Rocky Linux - Web Server(HTTP) + Apache tomcat 연결

이전 포스팅에서는 아파치 톰캣(Apache tomcat)만 설치를 했다면 이번에는 웹 서버 아파치(HTTP)를 연동하여 이용하는 방법을 알아보도록 하겠습니다.



연동 방식은 mod_jk / mod_proxy / mod_prox_ajp 3가지 모듈 방식이 있다고 합니다.

여기서는 아파치(HTTP)에서 가장 많이 사용하는 mod_jk 이용하여 연동하도록 하겠습니다.

---

STEP01 → 아파치 톰캣(Apache Tomcat) 설치

URL : https://foxydog.tistory.com/79

필수로 먼저 설치 후에 진행해주시기 바랍니다.





STEP02 → 아파치 웹(HTTP) 설치

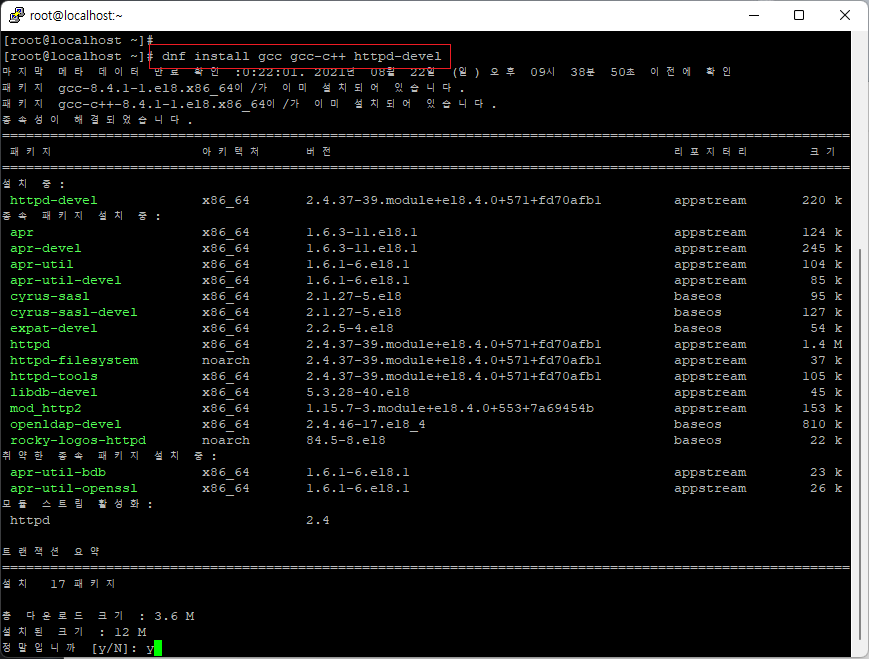

[root@localhost ~]# dnf install gcc gcc-c++ httpd-devel

※ mod_jk를 설치하기 위해서는 필수 패키지 gcc gcc-c++ 설치되어 있어야 합니다. 록키 OS 설치 시 개발 툴을 선택했다면 기본적으로 패키지 설치가 되어 있습니다. 또한 httpd-devel(개발 버전)으로 설치 진행해주시기 바랍니다.





STEP03 → Tomcat Connectors (mod_jk) 다운로드 및 설치

※ 패키지로 설치하는 하는 게 아닌 소스(Source)를 직접 다운로드하여 컴파일을 해야 합니다.



3-1 소스 다운

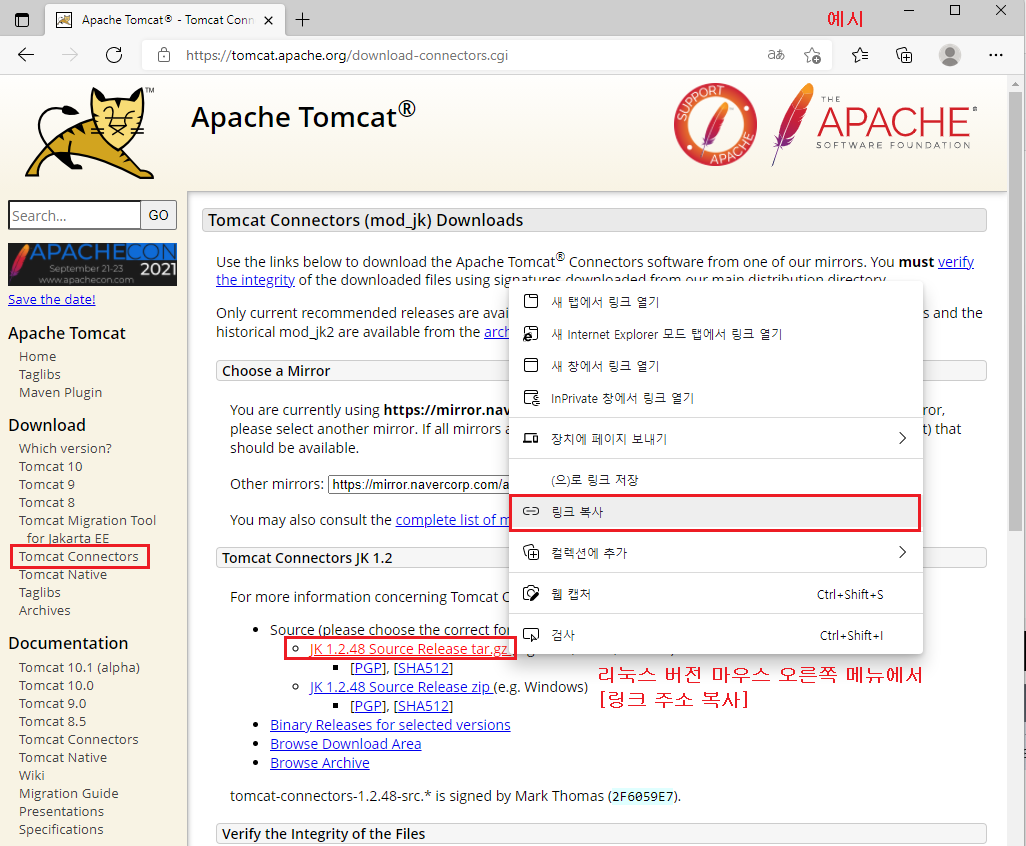

공식 홈페이지(다운) URL : http://tomcat.apache.org/download-connectors.cgi

Wget을 이용하여 서버에 다운(인터넷이 불가한 환경은 파일 받은 후 서버에 직접 SFTP 업로드)

[root@localhost ~]# wget https://mirror.navercorp.com/apache/tomcat/tomcat-connectors/jk/tomcat-connectors-1.2.48-src.tar.gz

※ 미러 사이트는 인터넷 접속 환경에 따라 달라질 수 있으므로 꼭 사이트 링크 주소를 확인하시기 바랍니다.



[root@localhost ~]# ll | grep tomcat  (다운 파일 확인)
-rw-r--r--  1 root root 3665280  7월  3  2020 tomcat-connectors-1.2.48-src.tar.gz



3-2 압축 해제 및 경로 이동

[root@localhost ~]# tar zxvf tomcat-connectors-1.2.48-src.tar.gz  (압축 해제)

[root@localhost ~]# cd tomcat-connectors-1.2.48-src/native  (경로 이동)



3-3 컴파일 설치(순서대로)

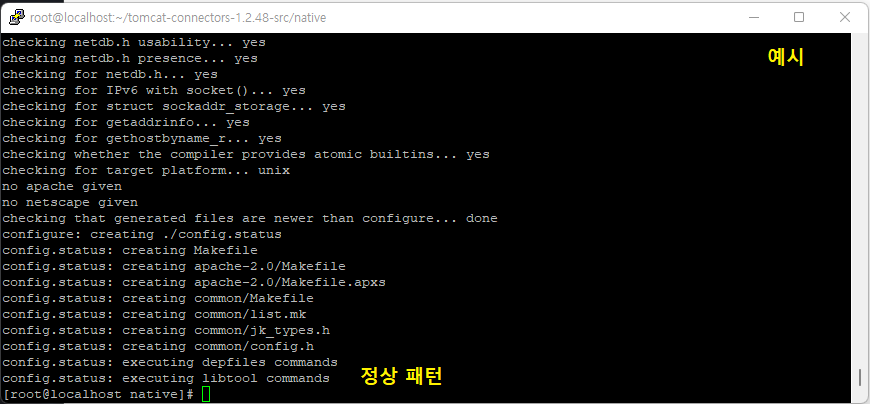

[root@localhost native]# ./configure --with-apxs=/usr/bin/apxs

※ --with-apxs=/usr/bin/apxs Apache 확장 기능 설치를 도와주는 유틸리티 경로, httpd-devel 패키지를 설치할 경우는 기본적으로 해당 경로(/usr/bin/apxs)에 있습니다. 소스로 설치했다면 해당 파일이 있는 경로를 잡아주면 됩니다.

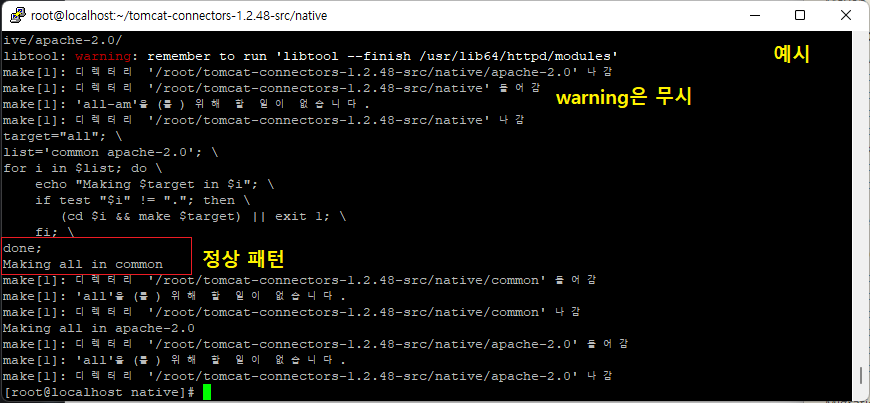

[root@localhost native]# make

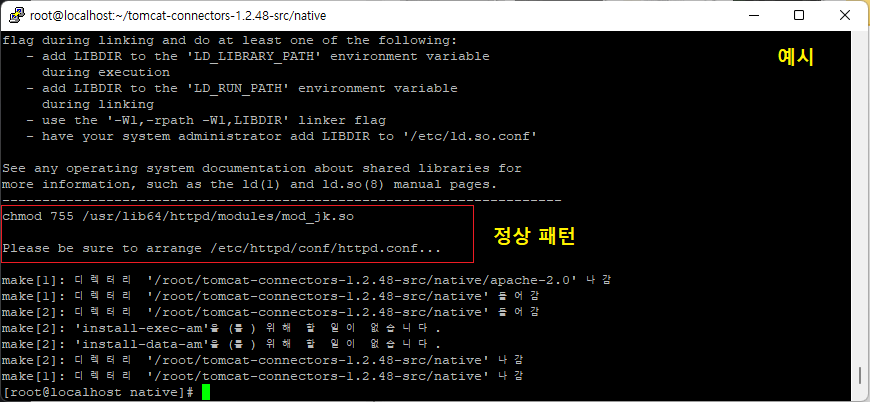

[root@localhost native]# make install  (최종)

※ 해당 경로(/usr/lib64/httpd/modules/)에도 파일이 생기지만 패키지로 설치한 경로에도 파일이 생성이 됩니다.

[root@localhost native]# ls -al /etc/httpd/modules/mod_jk.so
-rwxr-xr-x 1 root root 1985888  8월 23 04:58 /etc/httpd/modules/mod_jk.so  (파일 생성 확인)





STEP04 → 아파치(httpd.conf) 설정

공식 홈페이지 연동 매뉴얼 URL : https://tomcat.apache.org/connectors-doc/webserver_howto/apache.html

※ Apache 하위 버전의 경우는 httpd.conf 대체로 파일 하나에 모든 설정을 넣었지만 최신 패키지로 설치할 경우 기능별. conf 파일로 분리하여 인클루드(Include conf.modules.d/*.conf, IncludeOptional conf.d/*.conf) 형태로 불러옵니다. 설정에 익숙해지시면 본인이 원하는 방식대로 설정하시면 됩니다. 설명을 위해 정석대로 진행하겠습니다.



4-1 mod_jk.so 모듈 적용

[root@localhost ~]# vi /etc/httpd/conf.modules.d/00-base.conf

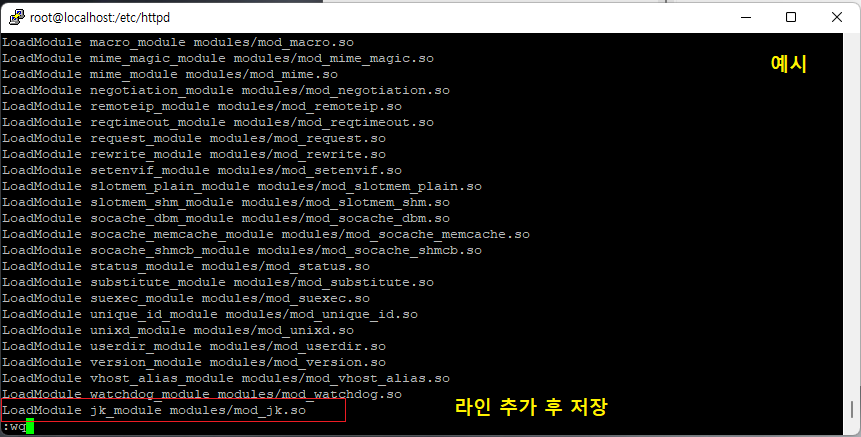

LoadModule jk_module modules/mod_jk.so  (하단 추가 후 저장)



4-2 가상호스트 설정

※ httpd.conf 에 설정을 해도 되지만, 여러 개의 호스트를 설정해야 한다면 구분하기 위해 별도의 파일을 새로 생성하여 관리를 하는 게 좋습니다.

[root@localhost ~]# vi /etc/httpd/conf.modules.d/httpd-vhost.conf  (파일 새로 생성)

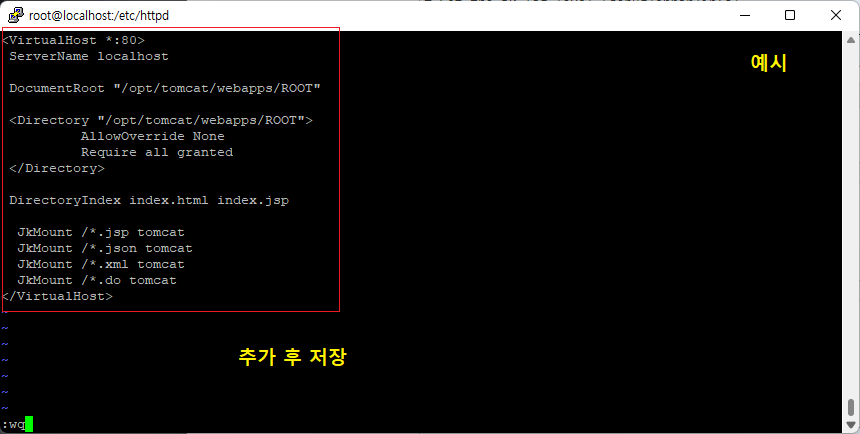

<VirtualHost *:80>
 ServerName localhost

 DocumentRoot "/opt/tomcat/webapps/ROOT"

 <Directory "/opt/tomcat/webapps/ROOT">
          AllowOverride None
          Require all granted
 </Directory>

 DirectoryIndex index.html index.jsp

  JkMount /*.jsp tomcat
  JkMount /*.json tomcat
  JkMount /*.xml tomcat
  JkMount /*.do tomcat
</VirtualHost>

□ 추가 설명

ServerName - 내부 PC에서만 접근할 경우는 127.0.0.1(localhost) 등록하지만 실서버 외부에서 접근할 경우는 서버의 IP 또는 도메인(예: eztest.com)으로 등록하시면 됩니다.

DocumentRoot - 처음 접근했을 때 가장 먼저 불러오는 문서 경로, 톰캣설치/webapps/ROOT 와 동일하게 맞출 필요가 있습니다.

Directory - 디렉토리 접근 방식, 아파치 2.4.X 버전 이상은 모든 접근 허용 시 Require all granted 이용

DirectoryIndex - 처음 접근 했을 때 불러오는 기본 문서 설정, 톰캣의 경우는 기본 문서가 index.jsp를 불러오므로 추가 필요

JKMount - /(ROOT)의 톰캣에서 가장 많이 쓰이는 jsp/json/xml/do 요청이 들어오면 tomcat(workers.properties 정의)이 그 해당 요청을 톰캣에게 보내는 역할을 합니다. 여기서 연동한다는 의미로 가장 중요한 옵션입니다. /*. jsp에 대한 모든 URL을 톰캣에 보내므로 DocumentRoot와 같은 맥락으로 Apache와 Tomcat의 ROOT 경로를 동일하게 맞추는 이유입니다.



4-3 mod_jk 구성 파일 설정

아래는 간단한 구성 예제입니다. 필요에 따라 구성이 달라질 수 있습니다. 문서에 있는 지시문을 참고해주시기 바랍니다.

[root@localhost ~]# vi /etc/httpd/conf.modules.d/mod_jk.conf  (파일 새로 생성)

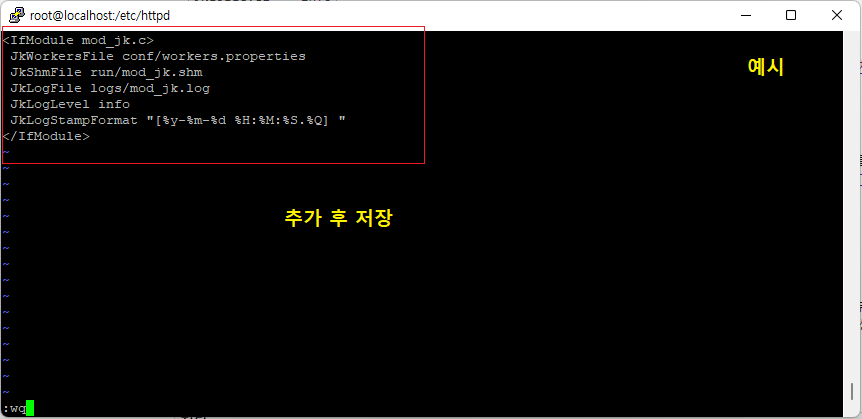

<IfModule mod_jk.c>
 JkWorkersFile conf/workers.properties
 JkShmFile run/mod_jk.shm
 JkLogFile logs/mod_jk.log
 JkLogLevel info
 JkLogStampFormat "[%y-%m-%d %H:%M:%S.%Q] "
</IfModule>

□ 추가 설명

JkWorkersFile - workers정의 설정 경로, /etc/httpd/conf/workers.properties 형태로 절대 경로로 입력 가능

JkShmFile - 공유 메모리 파일 위치, Selinux 보안을 사용할 경우는 무조건 run 경로로 설정 필요

JkLogFile - 로그 생성 경로, 일정 버전 이상일 경우는 로테이션 가능(예시)

⊙ "|/usr/bin/rotatelogs /etc/httpd/logs/mod_jk.log 86400"

JkLogLevel - 로그 레벨 설정

⊙ info(기본값)  가장 기본적인 활동 기록

⊙ error  오류 보고서를 포함한 활동 기록

⊙ debug  가장 높은 레벨로 모든 활동 정보 기록

JkLogStampFormat - 로그 파일에 있는 날짜/시간 형식 구성



4-4 workers 파일 설정

※ mod_jk.conf 파일에서 추가한 JkWorkersFile(workers.properties) 파일 위치에 맞게 설정

[root@localhost ~]# vi /etc/httpd/conf/workers.properties  (파일 새로 생성)

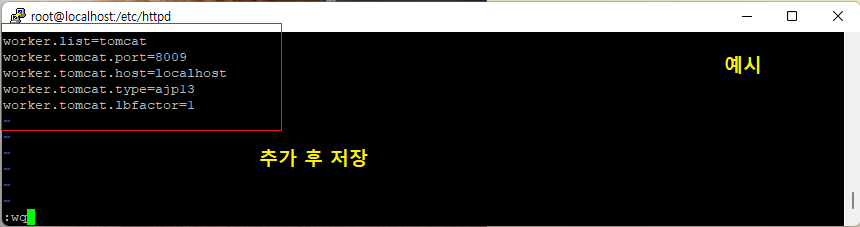

worker.list=tomcat
worker.tomcat.port=8009
worker.tomcat.host=localhost
worker.tomcat.type=ajp13
worker.tomcat.lbfactor=1

□ 추가 설명

worker.list - worker(톰캣)의 인스턴스 리스트입니다. 이름은 임의로 지정하되, [worker.이름.속성=값]의 형태를 사용해야 합니다.

worker.list.tomcat.port - Apahce와 Tomcat이 통신하기 위한 포트입니다. 톰캣의(server.xml) 기본 설정 포트를 따라가는 부분으로 변경 가능합니다.

worker.list.tomcat.host - WEB/WAS가 같은 서버에 설치가 되어 있다면 일반적으로는 내부 통신이므로 127.0.0.1 [localhost]로 설정하지만 분리가 되어 있다면 호스트를 찾을 수 있게 서버의 IP 또는 도메인 주소를 입력

worker.list.tomcat.type - Apahce와 Tomcat이 통신하기 위한 Protocol(프로토콜) ajp13을 이용

worker.list.tomcat.lbfactor - 일종의 로드밸런싱 같은 개념으로 1개일 때는 크게 의미가 없으나 2개 이상의 톰캣을 설치하여 운영할 경우 숫자의 비율로 작업을 처리한다는 의미입니다.

□ 추가 예시(Tomcat 2개 이상 설치하여 운영할 경우)

worker.list=tomcat1,tomcat2



worker.tomcat1.port=8009
worker.tomcat1.host=localhost
worker.tomcat1.type=ajp13
worker.tomcat1.lbfactor=1



worker.tomcat2.port=8011  (2번째 톰캣-server.xml 설정에서 동일하게 포트 변경)
worker.tomcat2.host=localhost
worker.tomcat2.type=ajp13
worker.tomcat2.lbfactor=2



4-5 아파치(httpd.conf) 실행 권한 변경

※ 필자는 톰캣(tomcat) 설치 경로의 유저, 그룹 권한이 tomcat으로 되어 있으므로 아파치(httpd) 실행 시 해당 경로에 접근하기 위해서는 실행 권한을 동일하게 맞춰야 합니다. 최근 보안 정책으로 ROOT로 실행하는 것을 권고하지 않음

[root@localhost ~]# ls -al /opt | grep tomcat  (설치 경로 유저, 그룹 권한 확인)
drwxr-xr-x   9 tomcat tomcat 4096  8월 17 02:39 tomcat

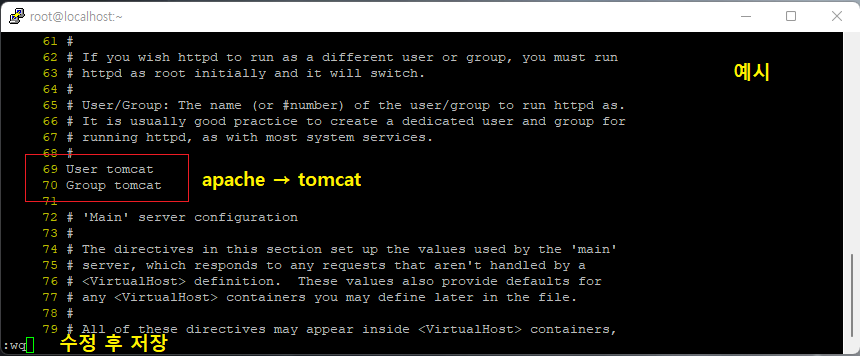

[root@localhost ~]# vi /etc/httpd/conf/httpd.conf  (유저, 그룹 권한 변경)

User tomcat  (apache → tocmat)

Group tomcat  (apache → tocmat)





STEP05 → 아파치 톰캣(server.xml) 설정

[root@localhost ~]# vi /opt/tomcat/conf/server.xml



<!-- Define an AJP 1.3 Connector on port 8009 -->
<Connector protocol="AJP/1.3"
    address="::1"
    port="8009"

    secretRequired="false"  (추가 등록)
    redirectPort="8443" />

□ 추가 설명

공식 문서 참고 URL : https://tomcat.apache.org/tomcat-10.0-doc/config/ajp.html

※ AJP프로토콜을 사용하게 되면 HTTP를 통해 Tomcat의 내부 데이터 구조를 직접적으로 조회 및 조작할 수 있으므로 Apache Tomcat 9 버전 이상부터는 추가 보안 고려 사항이 추가됩니다. 옵션 중 address, secret, secretRequired 및 allowedRequestAttributesPattern 등을 설정을 해야 정상적으로 연동이 가능합니다.



secretRequired - 설정하지 않으면 기본값이 true 되어 있습니다. 즉, 기본적으로 보안(SSL) 응답 요청을 하기 때문에 address, secret 설정이 없다면 HTTP ▷ Tomcat 웹 연결 시 넘어가지 못하고 무한 로딩 상태가 됩니다. 저는 테스트를 위해 또는 기본 내부 네트워크(신뢰할 수 있는 네트워크) 환경이라면 "false" 옵션을 무조건 줘야 합니다.



address - IP 주소가 두 개 이상인 서버의 경우 이 속성은 지정된 포트에서 수신 대기하는 데 사용할 주소를 지정. 기본적으로 커넥터는 루프백 주소에서 수신 대기합니다. 별다른 시스템 속성을 사용하지 않을 경우 기본 커넥터로 address="0.0.0.0"으로 구성하며 IPv4/IPv6 주소 모두에서 수신 대기합니다. 저의 경우는 최신 톰캣 10 버전으로 설치를 했으며 기본적으로 address="::1" IPv6로 값이 들어가 있는데 저 값이 IPv4의 127.0.0.1(Localhost)과 로컬 통신과 같은 의미로 수정할 필요는 없습니다.

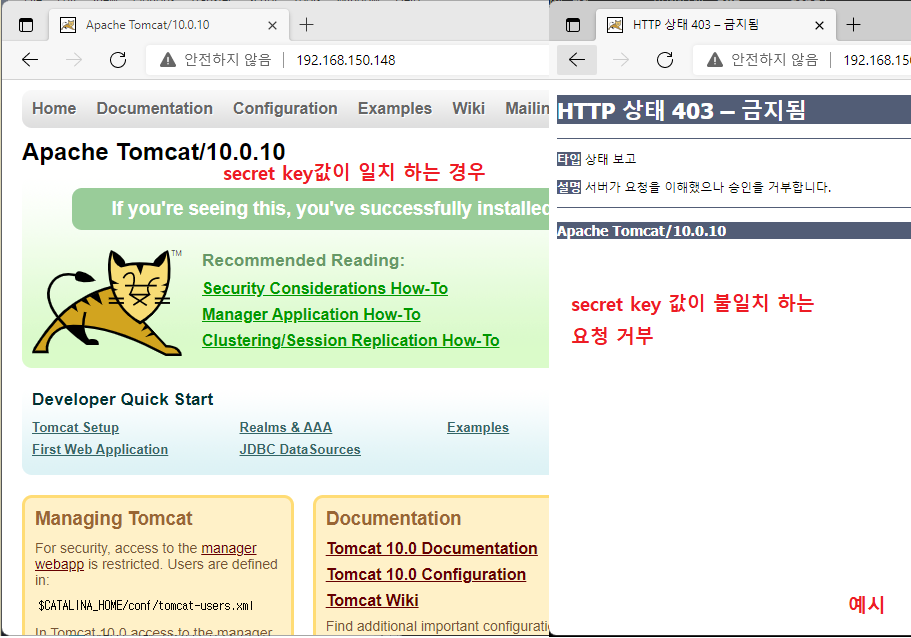

secret - 기본값이 NULL 상태로 secretRequired가 명시적으로 구성되지 않는 한 값으로 지정되어야 처리가 됩니다. 값으로 구성된 경우는 세팅 시 Apache와 Tomcat 같은 보안 키가 일치해야 하며 그렇지 않으면 secretRequired 설정에 관계없이 요청이 거부가 됩니다.



◎ 사용 예시

[root@localhost ~]# vi /etc/httpd/conf/workers.properties  (worker 설정)



worker.list=tomcat
worker.tomcat.port=8009
worker.tomcat.host=localhost
worker.tomcat.type=ajp13
worker.tomcat.lbfactor=1
worker.tomcat.secret=eztest1234  (값을 추가)

[root@localhost ~]# vi /opt/tomcat/conf/server.xml  (tomcat 설정)



    <!-- Define an AJP 1.3 Connector on port 8009 -->
    <Connector protocol="AJP/1.3"
               address="::1"
               port="8009"
               secret="eztest1234"  (worker 설정 값과 동일하게 추가)
               redirectPort="8443" />

[root@localhost ~]# systemctl restart httpd  (httpd 재시작)

[root@localhost ~]# systemctl restart tomcat  (tomcat 재시작)





STEP06 → 방화벽 허용

※ 80 포트를 통해 접속 톰캣 접속을 해야 하므로 Firewall 방화벽에 추가 허용하도록 하겠습니다.

[root@localhost ~]# firewall-cmd --zone=public --permanent --add-port=80/tcp  (추가)

success

[root@localhost ~]# firewall-cmd --reload  (실시간 적용)

success

[root@localhost ~]# firewall-cmd --list-all | grep ports  (추가 확인)
  ports: 8080/tcp 80/tcp





STEP07 → 최종 적용을 위한 서비스 재시작

[root@localhost ~]# systemctl restart httpd  (아파치 재시작)

[root@localhost ~]# systemctl restart tomcat  (톰캣 재시작)



※ Tomcat의 경우는 별도의 Service를 등록하여 사용한 명령어로 일반적으로는 톰캣 설치 경로의 중지 시작 스크립트를 이용

[root@localhost ~]# /opt/tomcat/bin/shutdown.sh

[root@localhost ~]# /opt/tomcat/bin/startup.sh

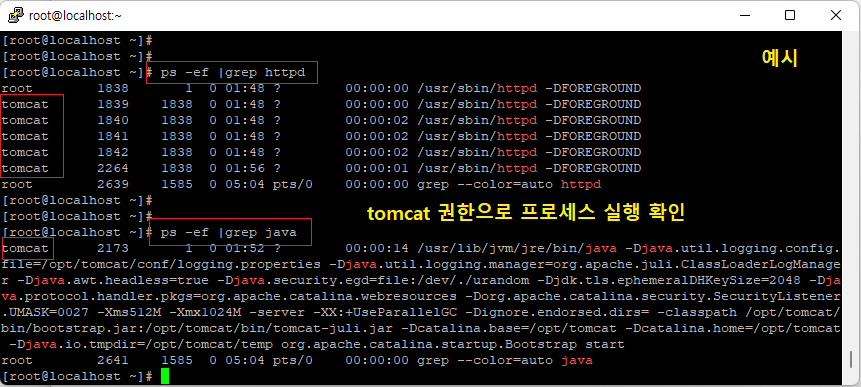

[root@localhost ~]# ps -ef |grep httpd  (아파치 프로세스 구동 확인)

[root@localhost ~]# ps -ef |grep java  (톰캣 프로세스 구동 확인)





STEP08 → 웹 접속 확인 및 로그 확인

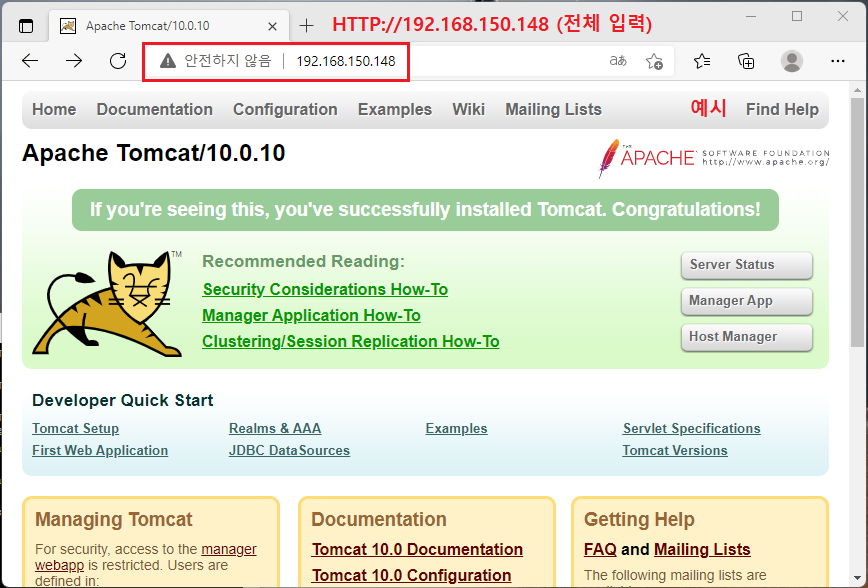

본인 PC 브라우저 URL 입력 http://서버IP

▶ :8080 포트 없이 톰캣 기본 페이지가 접속이 된다면 80 포트를 통해 정상적으로 연동이 된다는 것을 확인할 수 있습니다.

실시간 로그(연동 확인)

[root@localhost ~]# tail -f /etc/httpd/logs/access_log  (아파치 로그)

192.168.150.1 - - [25/Aug/2021:02:06:23 -0400] "GET / HTTP/1.1" 200 11143 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36 Edg/92.0.902.78"



[root@localhost ~]# tail -f /opt/tomcat/logs/localhost_access_log.2021-08-25.txt  (톰캣 로그)

192.168.150.1 - - [25/Aug/2021:02:06:24 -0400] "GET /index.jsp HTTP/1.1" 200 11143

---

★ 트러블 슈팅(Trouble Shooting)

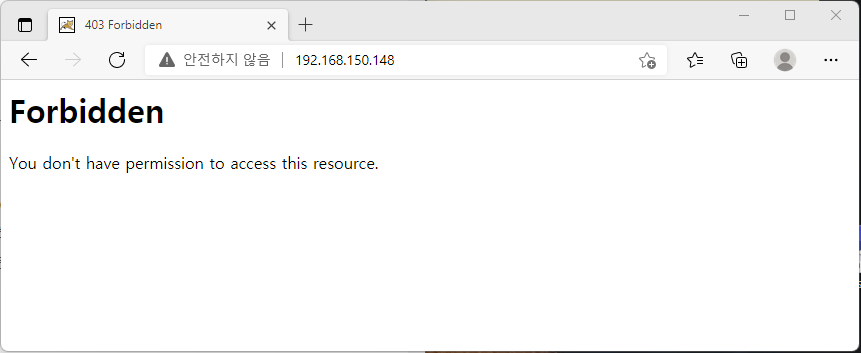

① You don't have permission to access this resource. 에러 메시지

▷ 원인 : 에러 메시지에도 바로 답이 나와있지만, 해당 파일 시스템에 접근할 권한이 없어 발생하는 문제

[root@localhost ~]# tail -f /etc/httpd/logs/error_log  (실시간 에러 메시지의 예)

[Mon Aug 30 21:03:09.658491 2021] [core:error] [pid 3972:tid 140639995893504] (13)Permission denied: [client 192.168.150.1:61815] AH00035: access to / denied (filesystem path '/opt/tomcat/webapps/ROOT') because search permissions are missing on a component of the path

▶ 확인 : 아래와 같이 해당 경로 디렉토리 접근 권한이나 소유자 권한 설정에 문제가 없는지 확인

[root@localhost ~]# ll /opt/tomcat/webapps/ | grep ROOT
drwxr-x--- (디렉토리 권한)  3 tomcat tomcat (소유자 권한) 4096  8월 17 02:39 ROOT

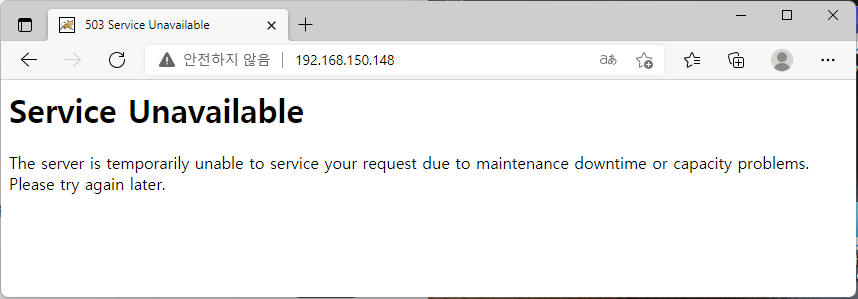

② The server is temporarily unable to service your request due to maintenance downtime or capacity problems. Please try again later. 무한 로딩, 최종 에러 메시지

▷ 원인 : Httpd와 Tomcat 연동 실패로 인한 에러, ajp_service 넘기기 위한 통신이 실패했을 경우

[root@localhost ~]# tail -f /etc/httpd/logs/mod_jk.log  (실시간 에러 메시지의 예)

[21-08-30 21:47:35.736] [4458:140126009071360] [error] ajp_send_request::jk_ajp_common.c (1724): (tomcat)

connecting to backend failed. Tomcat is probably not started or is listening on the wrong port (errno=111)

[root@localhost ~]# tail -f /opt/tomcat/logs/catalina.out  (실시간 에러 메시지의 예)

※ Tomcat 카탈리나 로그에서도 마지막 시작 전, 에러 로그를 확인할 수 있습니다.

30-Aug-2021 21:47:37.662 심각 [main] org.apache.catalina.util.LifecycleBase.handleSubClassException 구성요소 [Connector[AJP/1.3-8009]]을(를) 시작하지 못했습니다.
        org.apache.catalina.LifecycleException: 프로토콜 핸들러 시작 실패



Caused by: java.lang.IllegalArgumentException: AJP 연결자는 secretRequired="true"로 구성되었으나 보안 속성이 널 또 는 ""입니다. 이 조합은 유효하지 않습니다.

▶ 확인 : 위에서도 언급했지만 Apache Tomcat 9 버전 이상부터는 보안 고려 사항으로 옵션 중 address, secret,

secretRequired 필수로 사용을 해야 합니다. 설정하지 않으면 기본적으로 연결을 거부합니다. 설정 방법은 STEP05을 참고하시면 됩니다.
