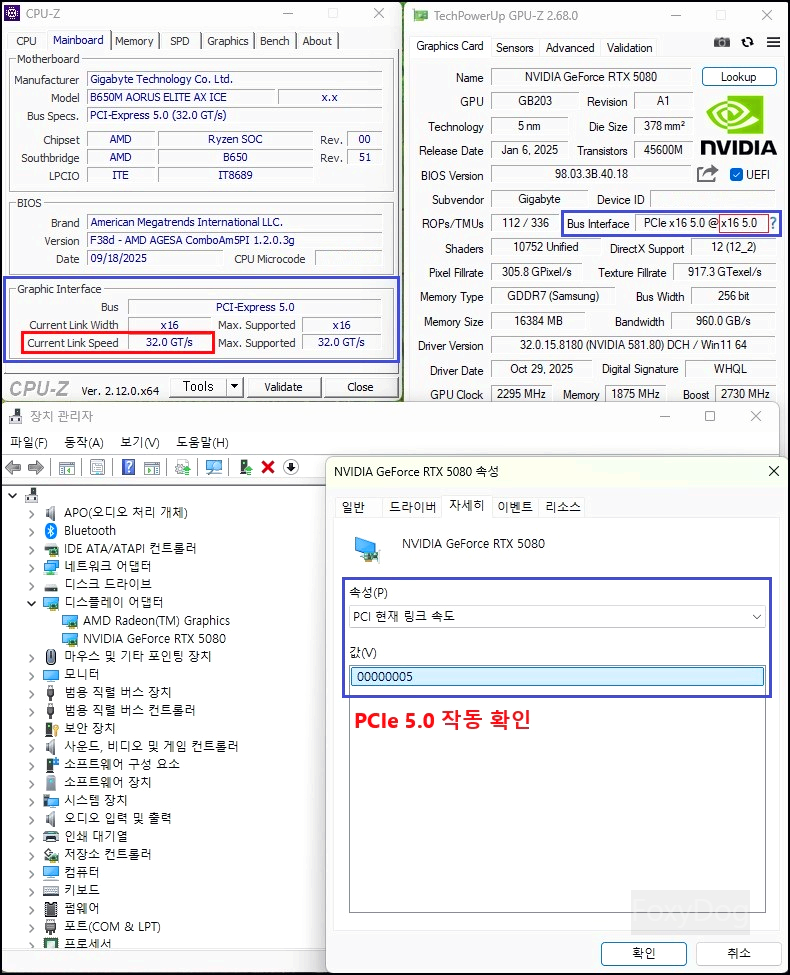

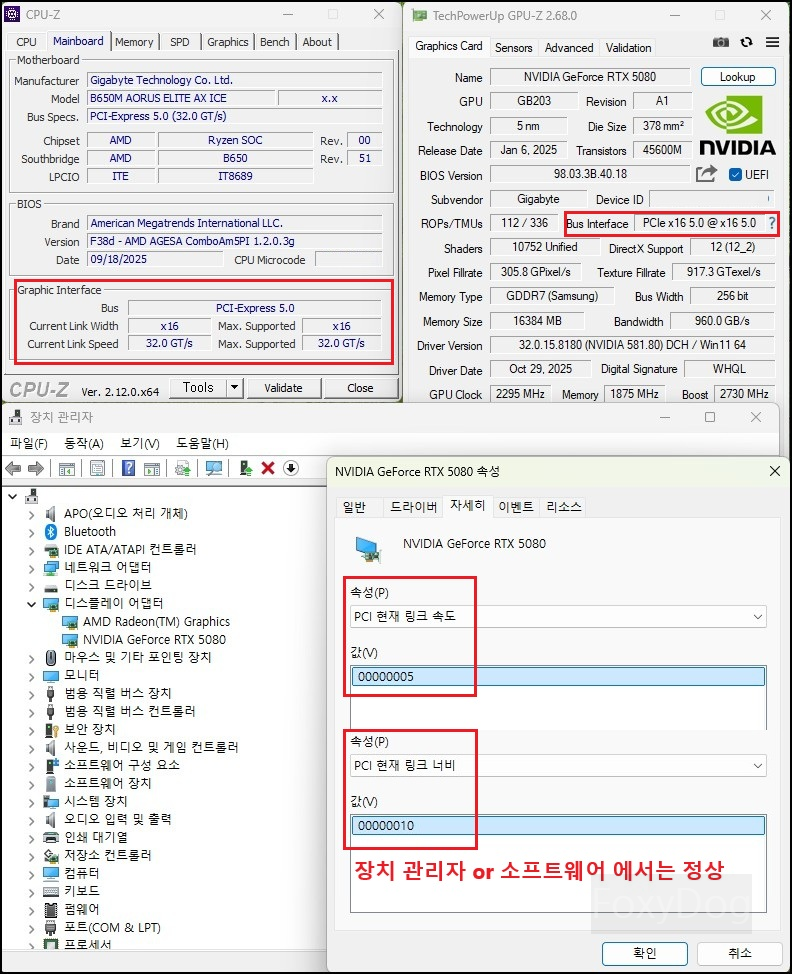

일반적으로 그래픽카드에서 최대 성능을 확보하려면, 메인보드와 그래픽카드, 그리고 라이저 케이블 모두 PCIe 5.0을 지원해야 합니다. 이번에 HYTE PCIe 5.0 Hyper Riser 케이블이 2025년 11월 국내 정식 출시했다는 소식을 듣고, 저 역시 사용 중인 그래픽카드의 PCIe 동작 상태를 확인해 보았습니다. 그런데 이상하게도 CPU-Z에서 Bus 항목이 항목이 「PCI-Express 5.0 (Current/Max 32.0GT/s)」로 표시되고 있었습니다.
제가 사용하는 구성은 메인보드는 GIGABYTE B650M AORUS ELITE AX ICE(PCIe 4.0), 라이저 케이블은 HYTE Luxury Riser Cable(PCIe 4.0)이며, 그래픽카드만 GIGABYTE RTX 5080 AERO OC SFF(PCIe 5.0) 지원입니다. 즉, 시스템 구성상 PCIe 5.0이 나올 수 없는 환경임에도 5.0으로 표기되고 있어, 실제로 어떻게 동작하고 있는지 직접 확인과 테스트를 진행해 보기로 했습니다.
국내 출시한 HYTE PCIe 5.0 Hyper Riser는 서린씨앤아이가 담당한다고 합니다. 그런데 서린익스프레스에서는 직접 팔지는 않는 걸로 보아 이번에는 유통/AS만 하고 있는 것으로 보입니다. 재미있는 점은 가격이었는데, HYTE 공식 홈페이지에서는 정가 99.99달러(약 147,000원), 할인가 89,99달러(약 132,000원)에 판매되고 있지만 국내 가격은 약 60,000원으로 책정되어 있습니다. (바로 지름)
모든 사진은 스마트폰으로 직접 촬영했고, 조립/사용기 위주로 차근차근 풀어보겠습니다. (※ 스압주의)
■구입 제품 이름 : 「HYTE」 PCIe 5.0 Hyper Riser
| 판매가(정가/할인) | 국내 : 57,000원 (G마켓 할인)「일반 도매」 / 국내 공식 유통사(서린씨앤아이) |
| 제조년일 | 구입일 : 2025.11.21 / 4년 보증 |
| 공식 홈페이지 | https://hyte.com/ko/store/pcie50-hyper-riser/acc-hyte-pcie50-ww?zCountry=KR |
◈ 그래픽 카드 슬롯 속도 PCIe 확인(Luxury Riser)

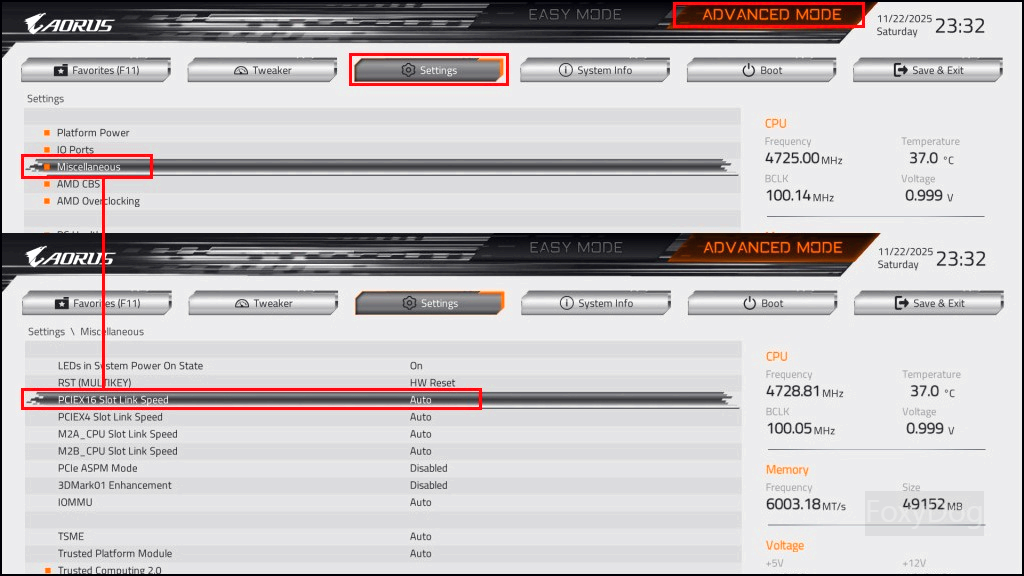

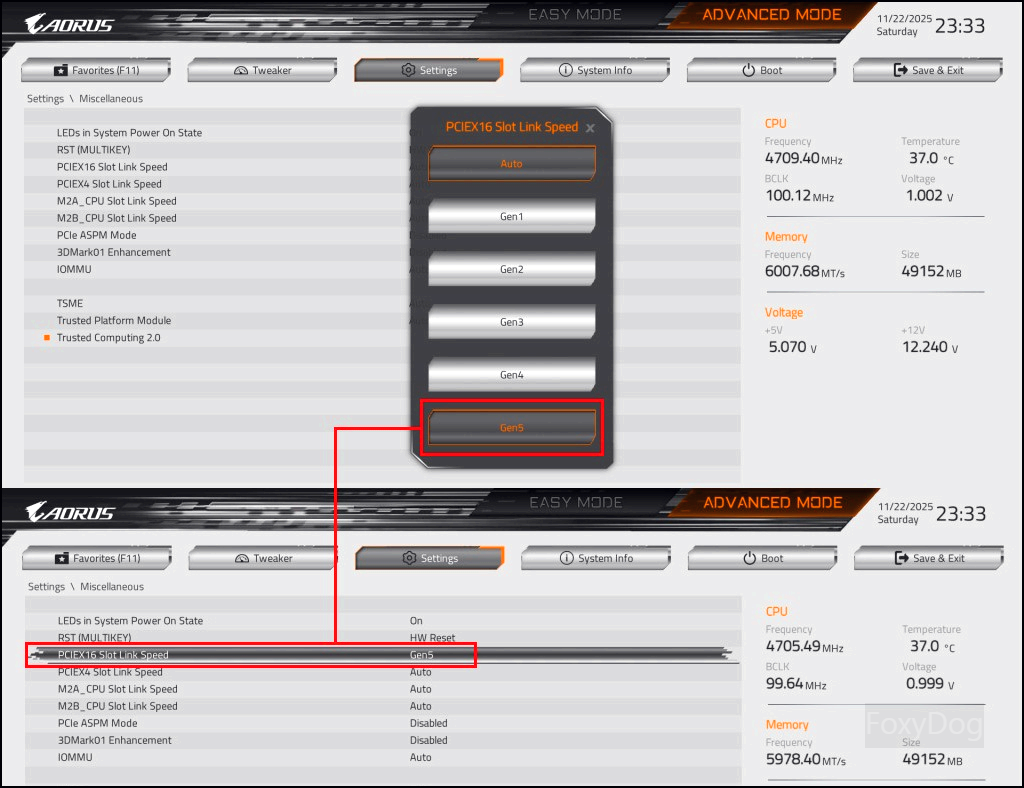

※ 확인해 보니 기억에는 없었지만 메인보드 BIOS(기가바이트)에서 그래픽카드 슬록 속도를 PCIe 5.0「Gen5」으로 강제로 고정해 둔 상태였습니다. 그래서 다시 Auto로 설정했을 때와 Gen5로 수동 지정했을 때 실제 동작 차이가 있는지 직접 비교해 보며 체크해 보기로 했습니다.

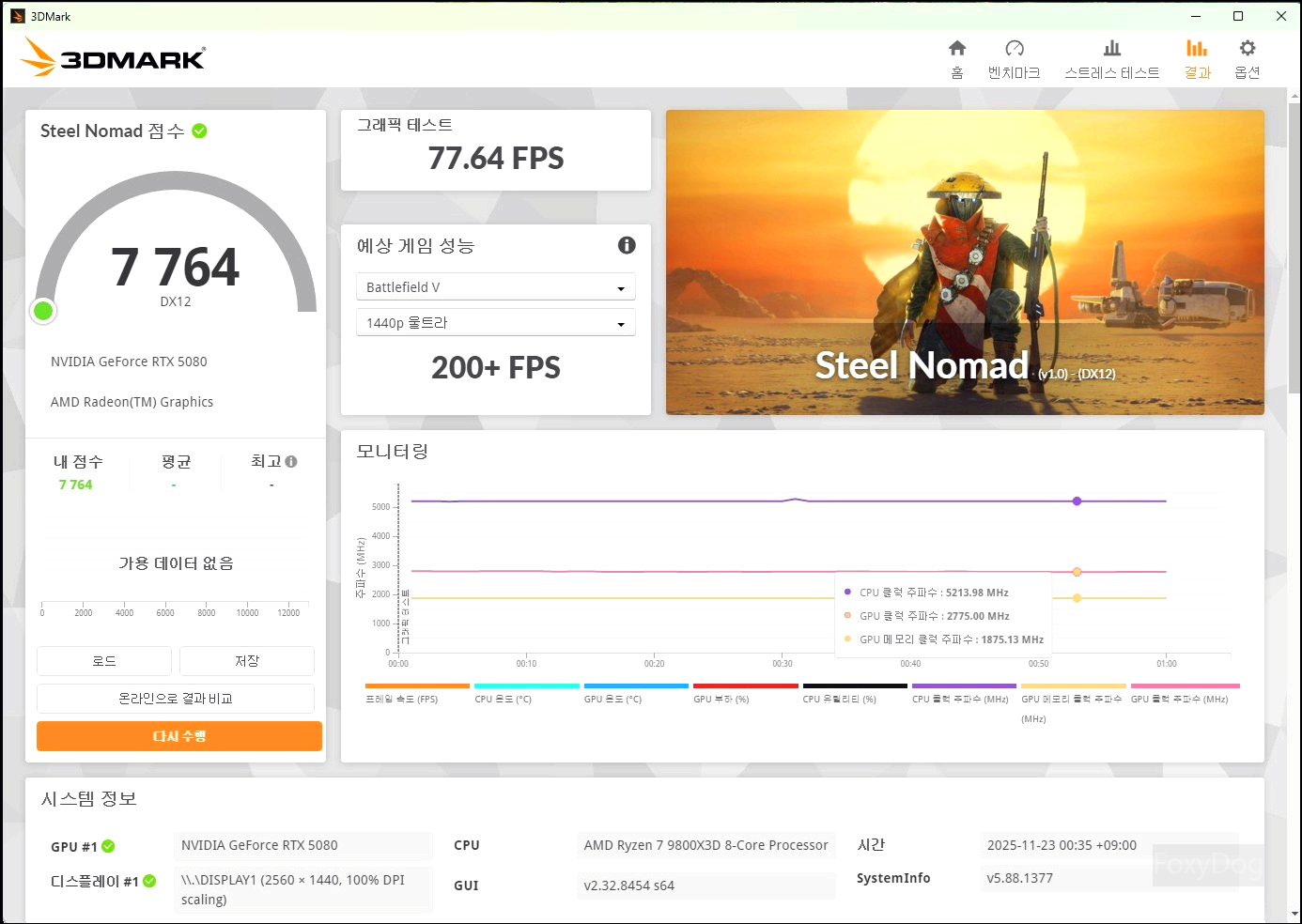

① Auto「PCIe 4.0, Lane x16」

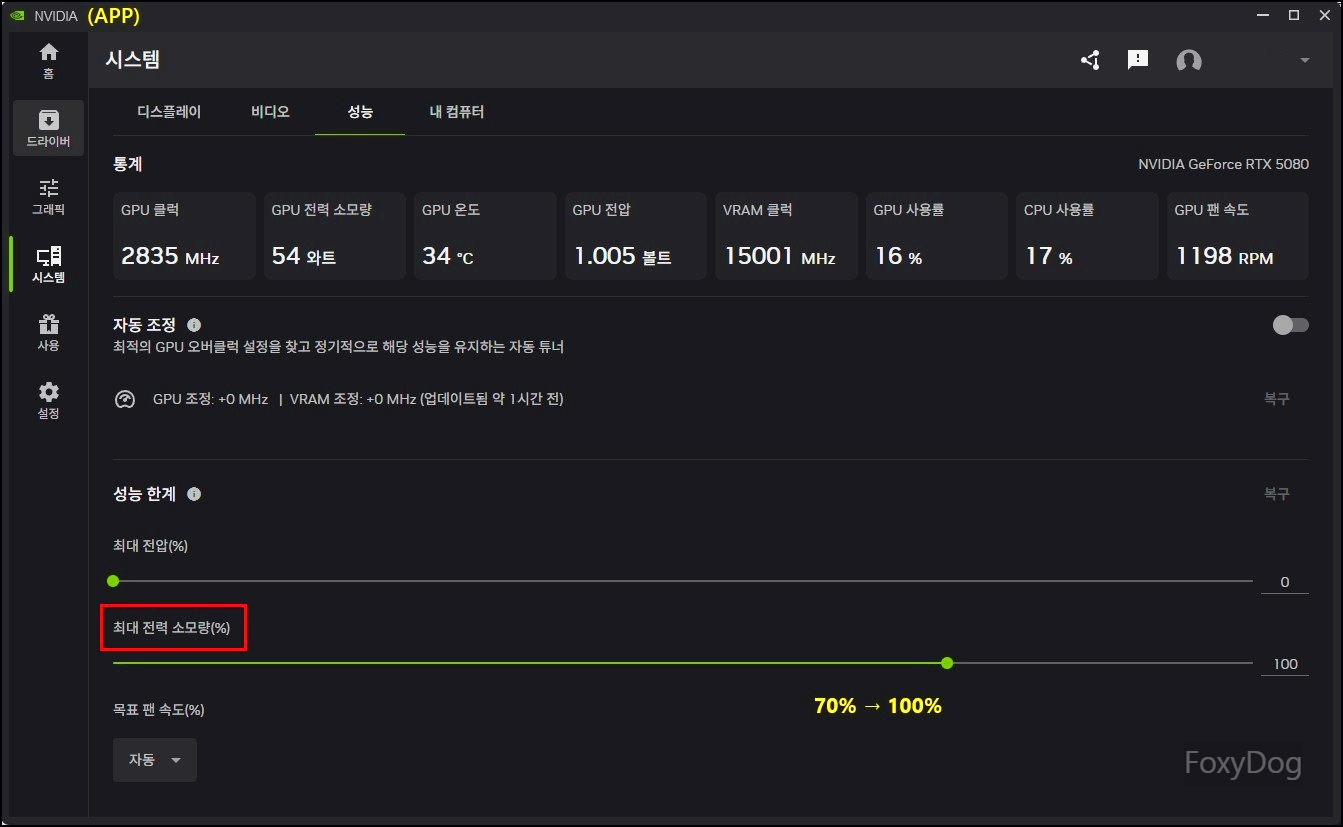

Auto 상태에서는 실제로 PCIe 4.0 속도로 동작하는 것을 확인했습니다. 이 상태에서 3DMark를 구동해 성능 차이가 있는지 체크해 보겠습니다. 저는 평소 그래픽 카드에 오버클럭이나 최적화 같은 번거로운 작업은 하지 않기 때문에 전력 제한도 가장 낮은 기본값으로 사용하고 있었는데, 이번 테스트에서는 정확한 비교를 위해 잠시 최대 전력 소모량만 100%로 올려 진행했습니다. ※나머지 옵션은 그대로 두고, 그래픽 슬롯 속도 변화에 따른 차이만 확인하는 방식으로 테스트
| 테스트 방식-Steel Nomad(DX12) / PCIe 4.0, Lane x16 | 스코어(점수) |
| 1차 | 7764 |
| 2차 | 7772 |
| 3차 | 7716 |
| 4차 | 7694 |
| 5차 | 7703 |
② Gen5「PCIe 5.0, Lane x16」
| 테스트 방식-Steel Nomad(DX12) / PCIe 5.0, Lane x16 | 스코어(점수) |
| 1차 | 7919 |
| 2차 | 7893 |
| 3차 | 7859 |
| 4차 | 7870 |
| 5차 | 7895 |
PCIe 5.0으로 동작했을 때는 스코어가 소폭 상승한 것을 확인했습니다. 다만 체감될 정도로 극적인 차이가 나는 수준은 아닙니다. 이번에 PCIe 5.0 속도로 동작할 수 있었던 이유는 두 가지로 보입니다. 첫 번째는 메인보드 바이오스 업데이트로 PCIe 호환성이 개선되었기 때문이고, 두 번째는 HYTE Luxury Riser Cable(PCIe 4.0) 자체가 오버 스펙으로 설계되어 실제로 PCIe 5.0까지 처리할 수 있었던 것으로 확인됩니다.

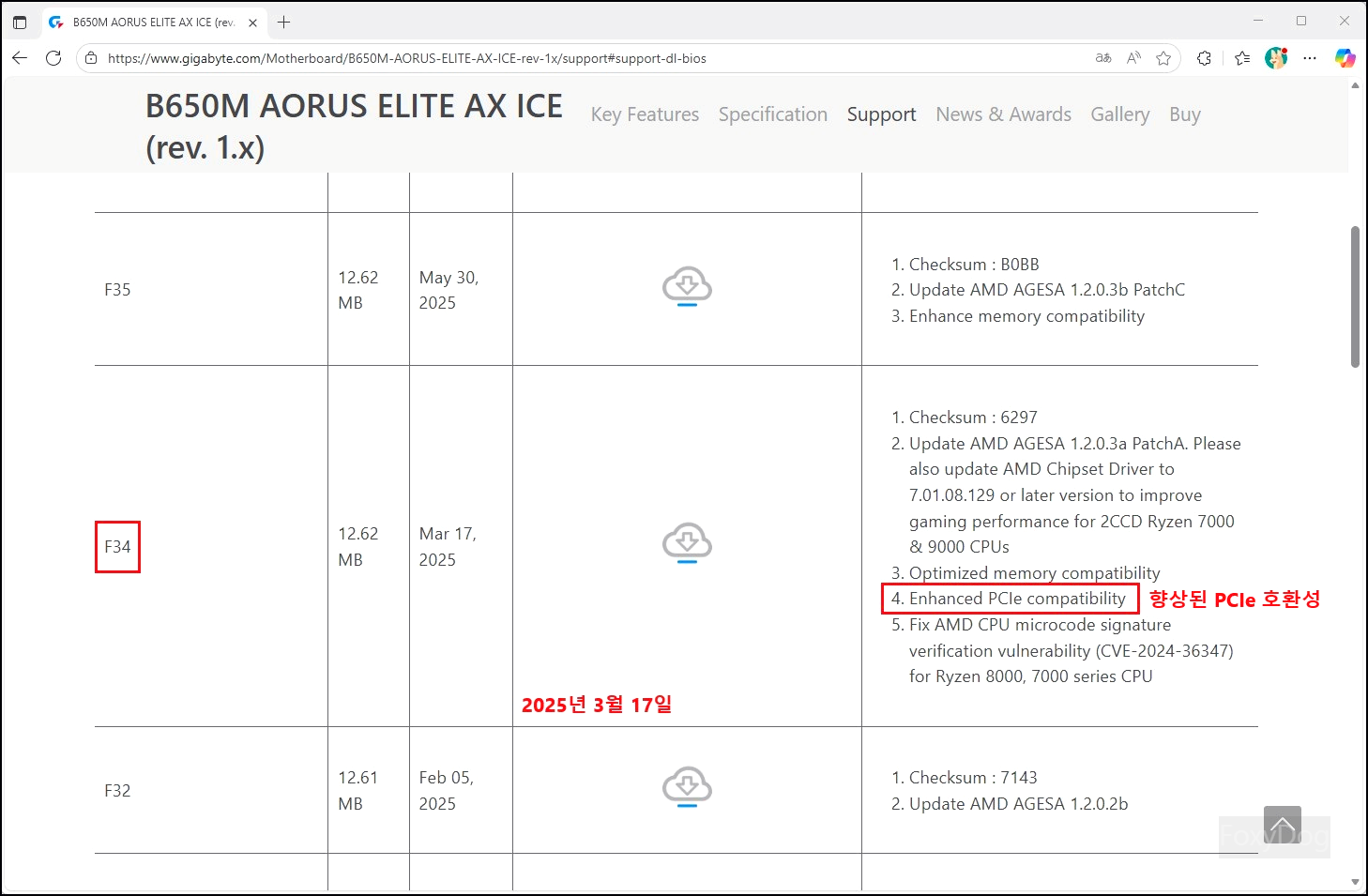

▣ 메인보드「GIGABYTE B650M AORUS ELITE AX ICE - 메인보드 지원 페이지 참고」
2025년 3월 17일 - (F34) 버전 / 4. 향상된 PCIe 호환성
※ 다만 이 부분은 확실한 정보는 아닙니다. 비고란에 표시된 업데이트 내역을 검색해 보면 PCIe 호환성 개선이라는 문구만 있었기 때문에, 원래 이 메인보드가 출시 당시 PCIe 4.0까지만 공식 지원했던 점을 고려하면 이번 동작이 맞아떨어지는 것처럼 보입니다. 혹시 같은 보드를 사용하시거나, 다른 제조사의 AMD B650M 보드를 사용 중이시라면, 바이오스 업데이트 내역에 해당 항목이 포함되어 있는지 직접 확인해 보시길 바랍니다.
▣ 라이저 케이블「HYTE Luxury Riser Cable - 공식 트위터(X) 안내」
작성일이 2025년 2월 5일이라 많이 뒷북이긴 하네요... 그래도 나중에 비슷한 상황을 겪는 분들께는 충분히 도움이 될 정보라고 생각합니다.

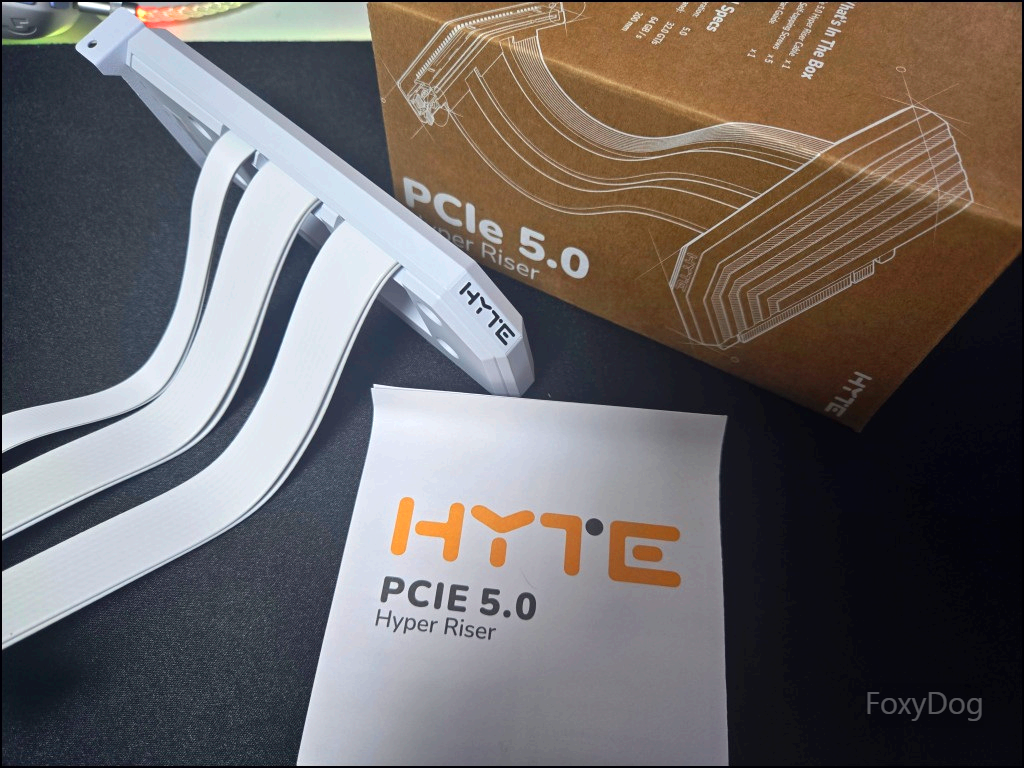

◈「HYTE」 PCIe 5.0 Hyper Riser 교체

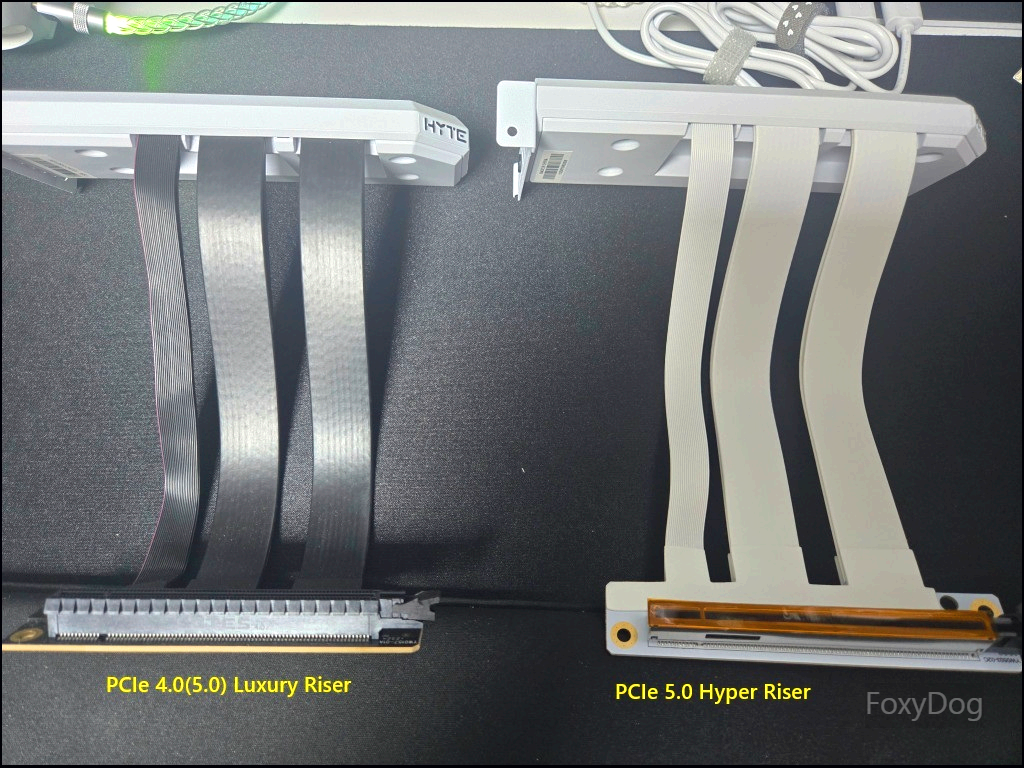

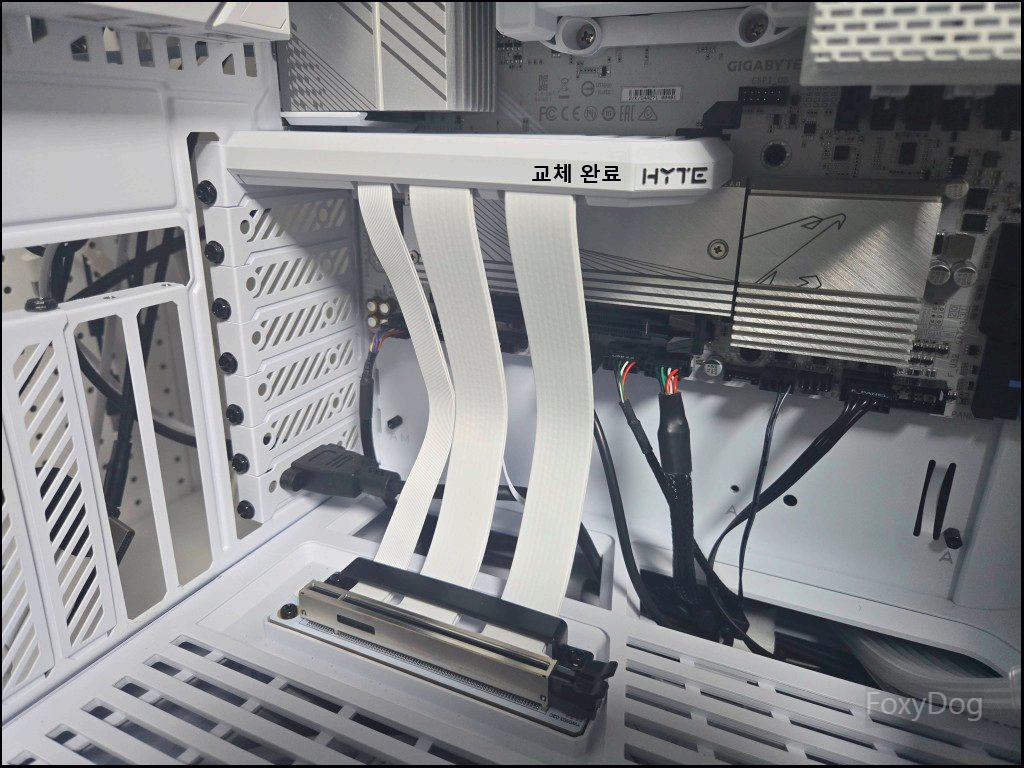

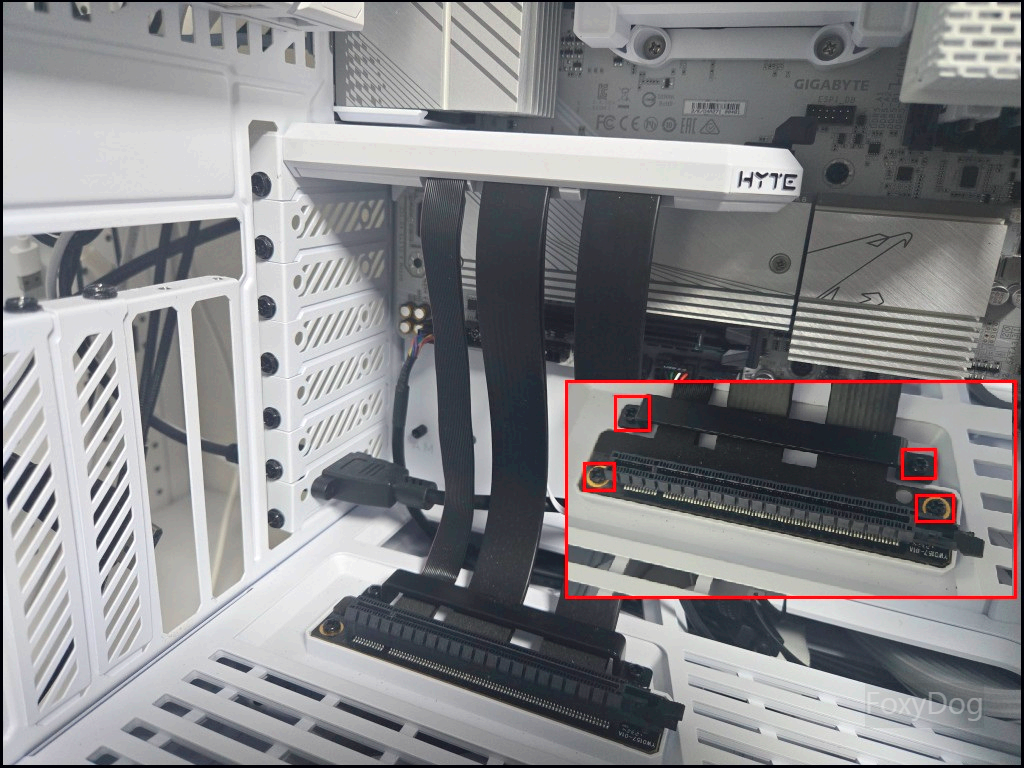

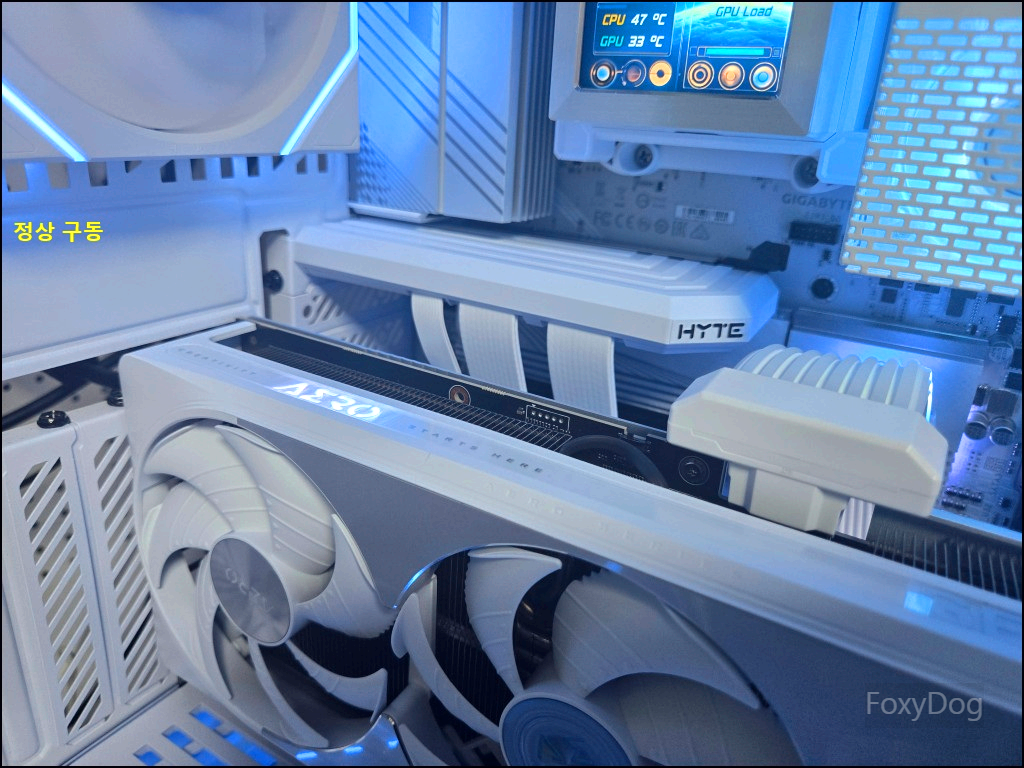

구조 자체는 크게 달라지지 않았지만, 케이블이 이전보다 조금 더 길어지고 플라스틱 구조였던 슬롯이 메탈 슬롯으로 변경되면서 내구성과 안정성이 한층 강화된 모습입니다. 또한 케이블 컬러가 Y70 스노우 화이트(SNOW WHITE)와 동일한 색상으로 맞춰져 전체적인 일체감도 좋아졌습니다. 교체 후에는 PC가 문제없이 정상 부팅되었고, 그래픽카드 동작에서도 별다른 이상은 발견되지 않았습니다. 이제 동일한 방식으로 스펙 부분을 다시 확인해 보겠습니다. ※그 외 색상 말차 밀크, 블랙 체리, 스트로베리 밀크, 타로 밀크, 피치 블랙 총 6가지

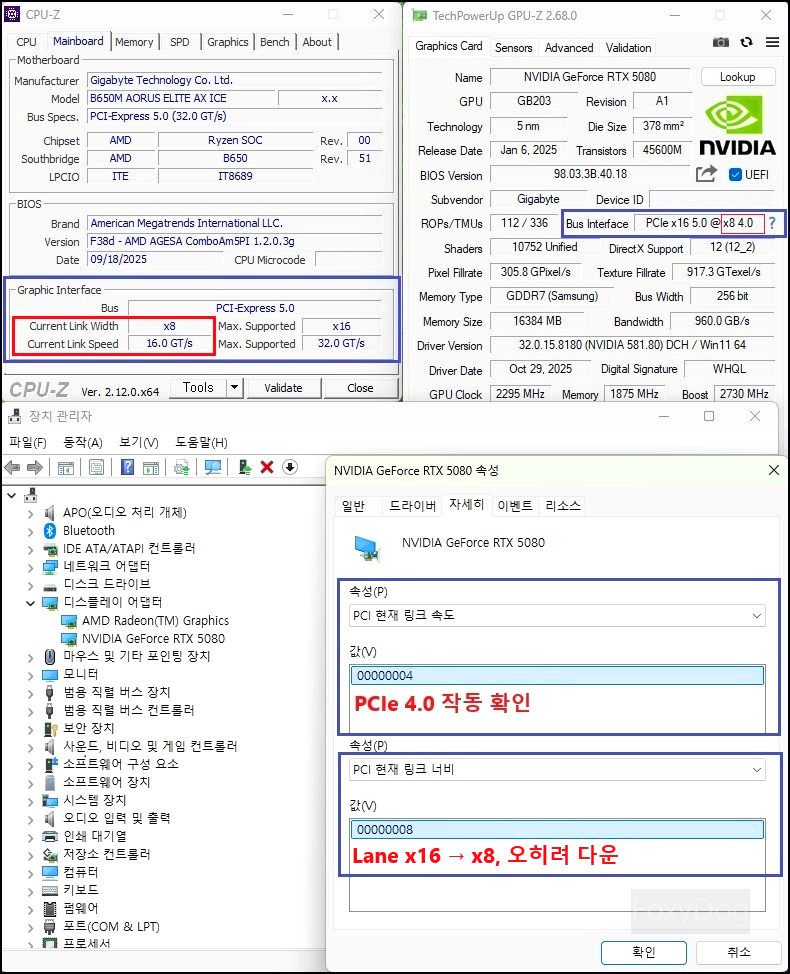

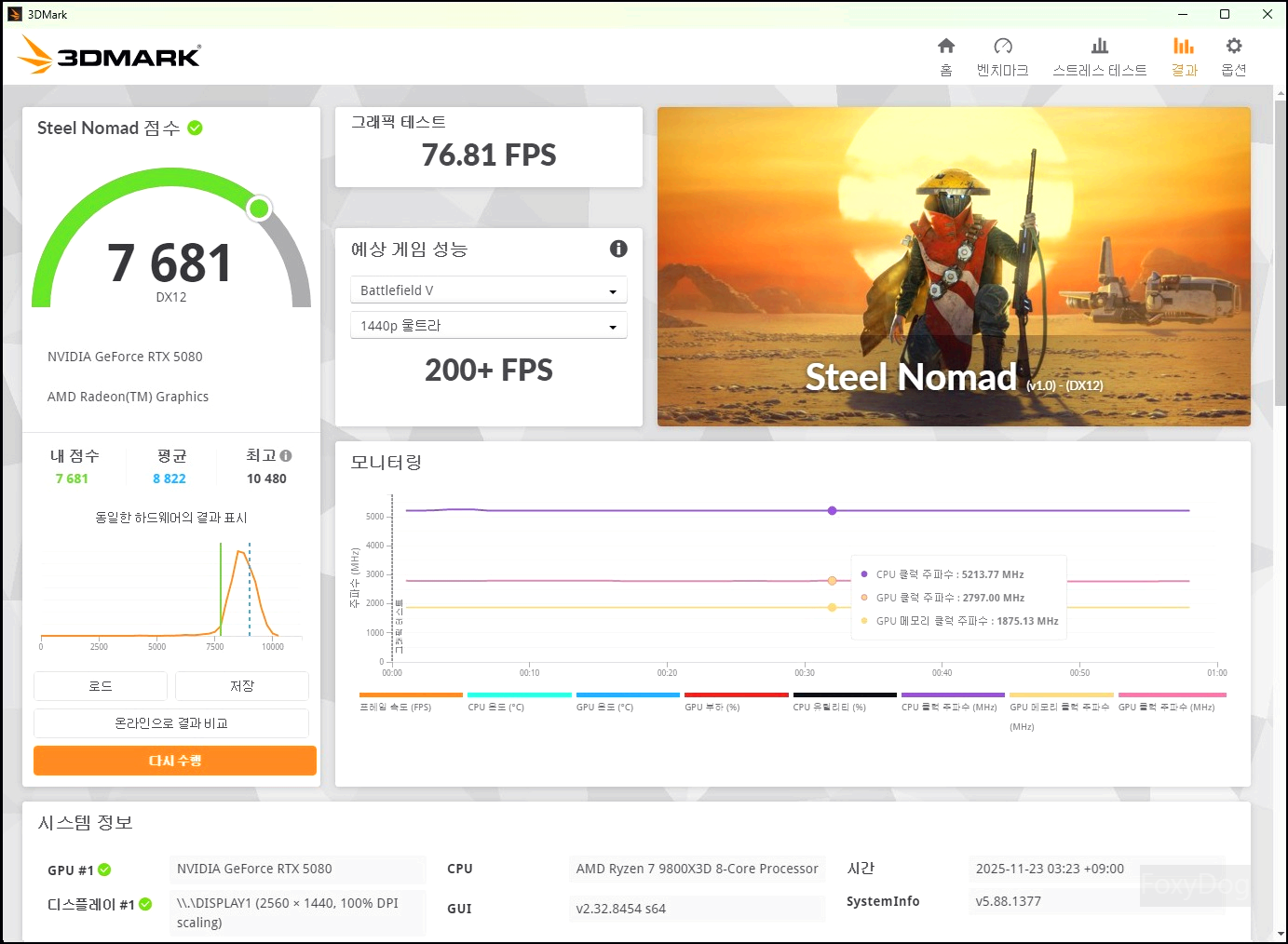

① Auto「PCIe 4.0, Lane x16 → x8???」
| 테스트 방식-Steel Nomad(DX12) / PCIe 4.0, Lane x8 | 스코어(점수) / 성능 하락 ↓ |
| 1차 | 7681 |
| 2차 | 7676 |
| 3차 | 7689 |
| 4차 | 7689 |
| 5차 | 7647 |
② Gen5「PCIe 5.0, Lane x16 → x8」
| 테스트 방식-Steel Nomad(DX12) / PCIe 5.0, Lane x8 | 스코어(점수) |
| 1차 | 7770 |
| 2차 | 7786 |
| 3차 | 7803 |
| 4차 | 7770 |
| 5차 | 7884 |

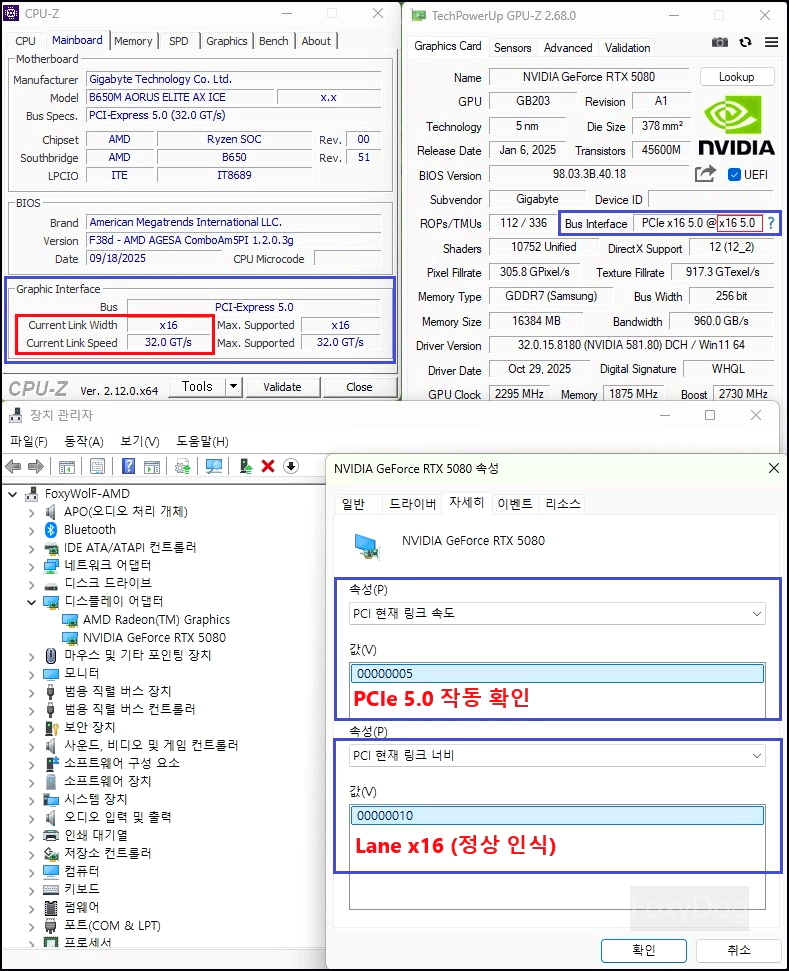

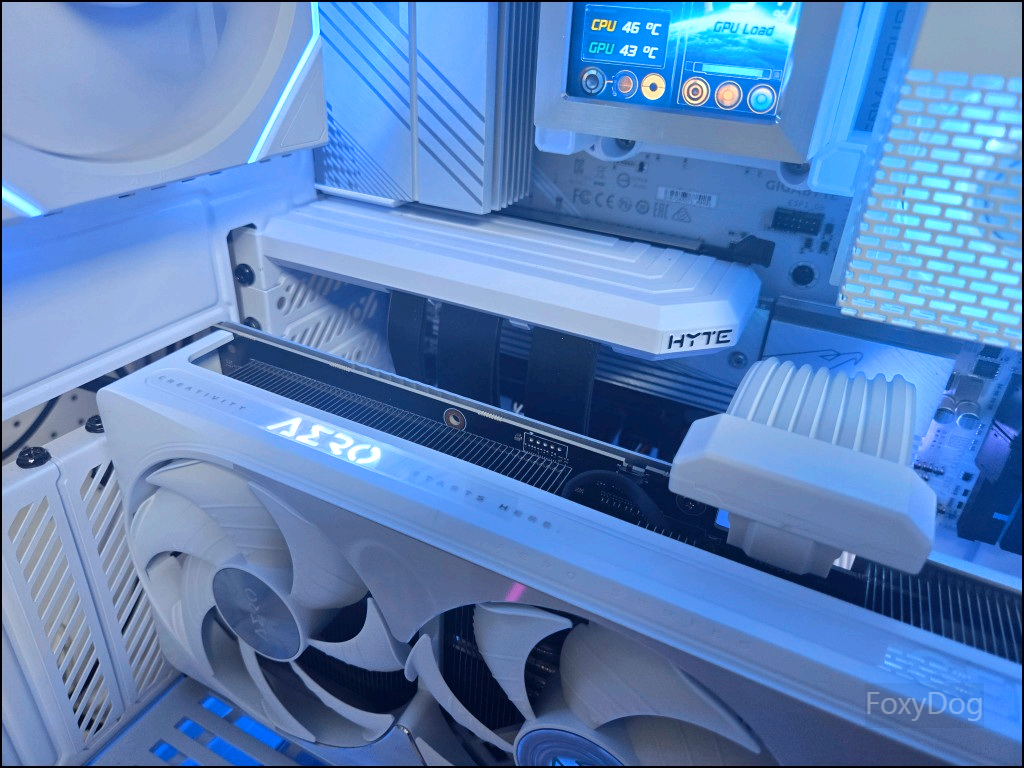

③ Gen5「PCIe 5.0, Lane x16 정상 작동」※ 라이저 케이블, 및 그래픽카드 재 장착

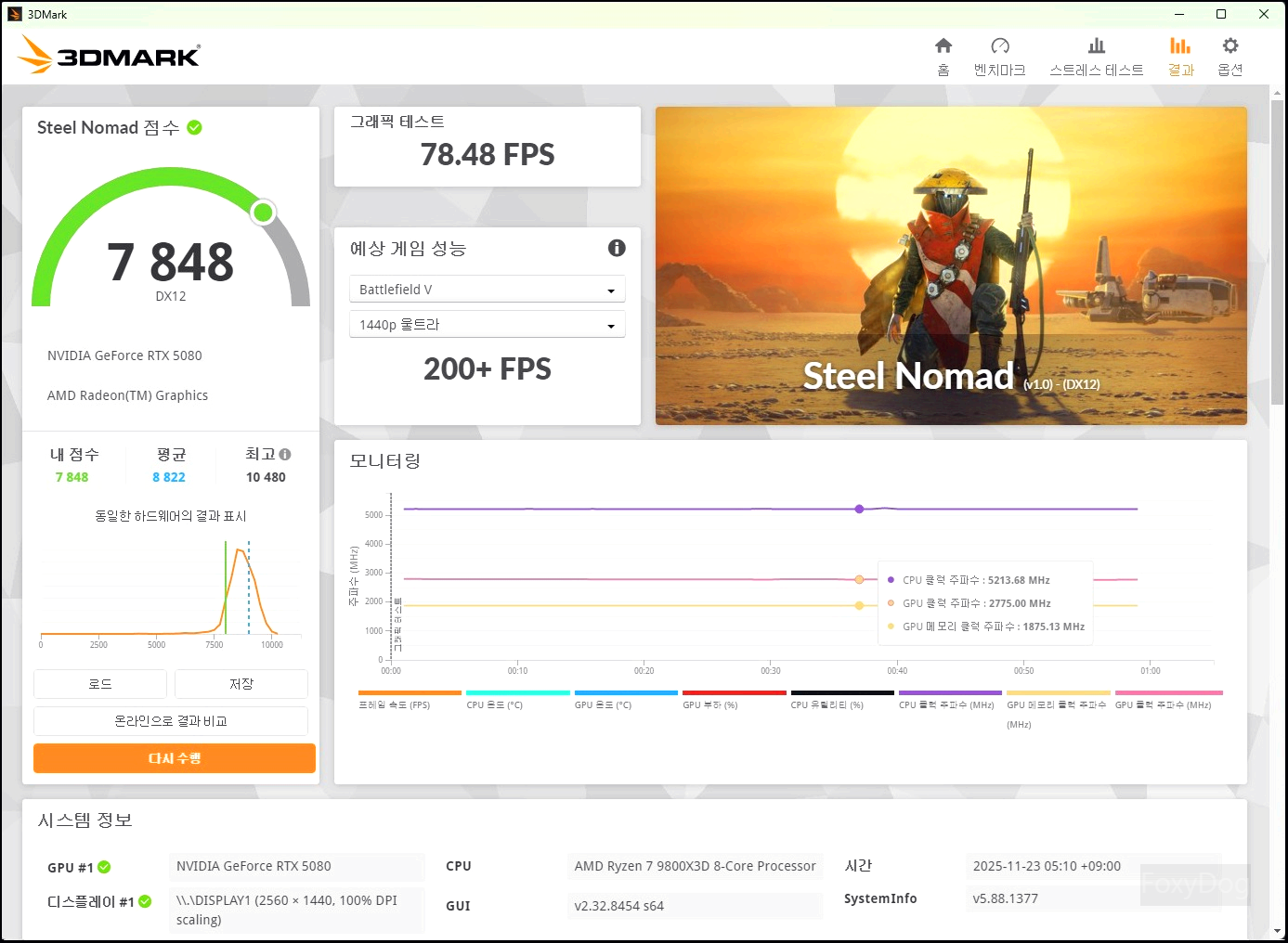

| 테스트 방식-Steel Nomad(DX12) / PCIe 5.0, Lane x16 | 스코어(점수) |
| 1차 | 7844 |
| 2차 | 7848 |
| 3차 | 7880 |
| 4차 | 7854 |
| 5차 | 7833 |
처음에는 제대로 장착되지 않아 Lane x8로 인식된 것으로 보이지만, 라이저 케이블과 그래픽카드를 다시 장착하니 정상적으로 Lane x16으로 돌아왔습니다. 사실 기존 Luxury Riser 4.0(5.0)에서도 문제가 없었는데 새 제품을 장착했다고 해서 오히려 성능이 떨어진다면 그건 불량이거나 다른 문제가 있다는 의미겠죠? 호환성 문제 가능성도 완전히 배제할 수는 없지만, 타사 제품도 아닌 HYTE의 Y70 케이스에 정품 라이저 케이블이라면 기본적으로 문제없이 동작하는 것이 정상적이라고 판단됩니다.
PS. M.2 NVME SSD TO PCI-E X4 컨버터 사용 문제
◇ 현재 구성 상황 :「메인보드 : Gigabyte B650M AORUS ELITE AX ICE」
| 슬롯 | 연결대상 | 레인 소스 | 상태 |
| M2A_CPU (M.2 소켓) |
SK하이닉스 Platinum P41 (NVMe) / 2TB | PCIe 5.0/4.0 Bus ↔ AM5 CPU 직결 | 정상 |
| M2B_CPU (M.2 소켓) |
Crucial P3 Plus (NVMe) / 2TB | PCIe 4.0(5.0) Bus ↔ AM5 CPU 직결 | 정상 |
| PCIe x16 | RTX 5080 | PCIe 4.0(5.0) Bus ↔ AM5 CPU 직결 | 정상 |
| PCIe x4 | M.2 NVME SSD to PCI-E X4 컨버터 (원래 빈 레인이었으나 추가 장착) |
PCIe 4.0 Bus ↔ AMD Chipset (PCIe x4) ↔ AM5 CPU 연결 |
문제 발생 (충돌) |

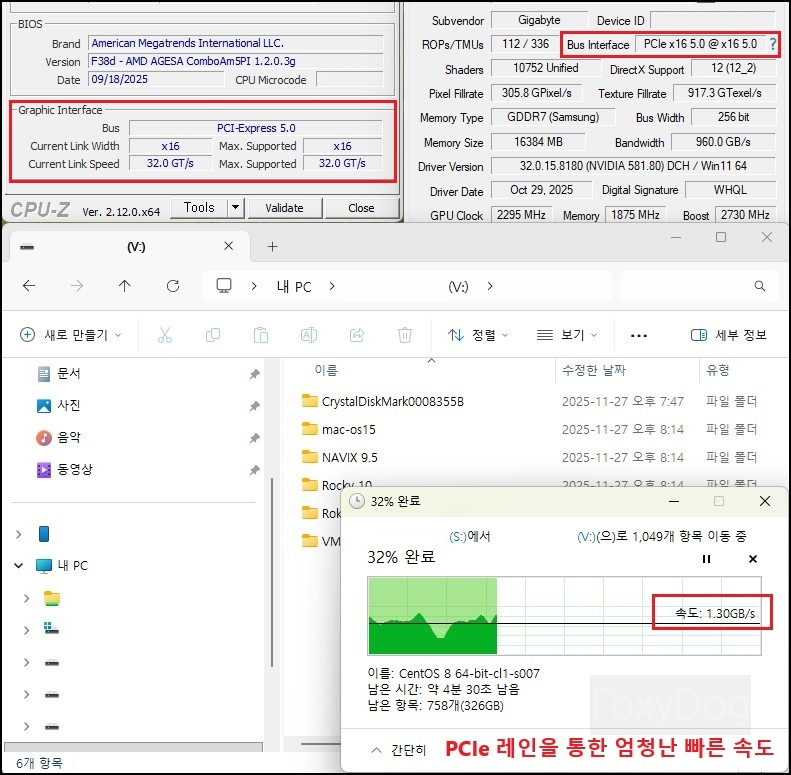

기존에는 사용하지 않던 PCIe x4 레인을 활용하기 위해 NVMe SSD 1TB를 새로 구입했고, 이를 메인 본체에 추가 저장 장치로 사용하고자 인터넷에서 흔히 판매되는 6,000원대의 「M.2 NVME SSD to PCI-E X4 컨버터」를 장착했습니다. 처음에는 아무 문제가 없는 것처럼 보였지만, 어느 순간부터 PC가 종료되지는 않더라도 GPU의 처리 반응이 느려지거나, 소프트웨어 창이 멈추고 실행 도중 먹통이 되는 증상이 발생했습니다. (캡처 화면 참고)
이때까지만 해도 미소를 지으며 기분 좋게 성능 테스트를 진행하고 있었습니다. 그런데 시네벤치를 실행하는 도중 CPU-Z 또는 GPU-Z를 띄워 그래픽 카드 정보를 불러오려는 순간, 화면이 넘어가지 않고 계속 대기 상태로 멈춰 있는 겁니다. 처음에는 단순 소프트웨어 오류인가 싶어 강제 종료를 시도했지만, 이미 열려 있던 다른 창들까지 전부 먹통이 되거나 GPU 처리 속도가 급격히 늦어지는 등 이상 증상이 나타났습니다. 결국 정상적인 윈도우 종료도 불가능해져 강제 전원을 차단할 수밖에 없었습니다.
혹시 BIOS에서 PCIe x4 속도를 고정하지 않은 것이 원인일까 싶어 Gen4로 변경해 보았지만, 상황은 동일했습니다. 이후에도 초기에는 정상처럼 보이다가 일정 시간 후 랜덤하게 멈추는 현상이 반복적으로 발생했습니다.

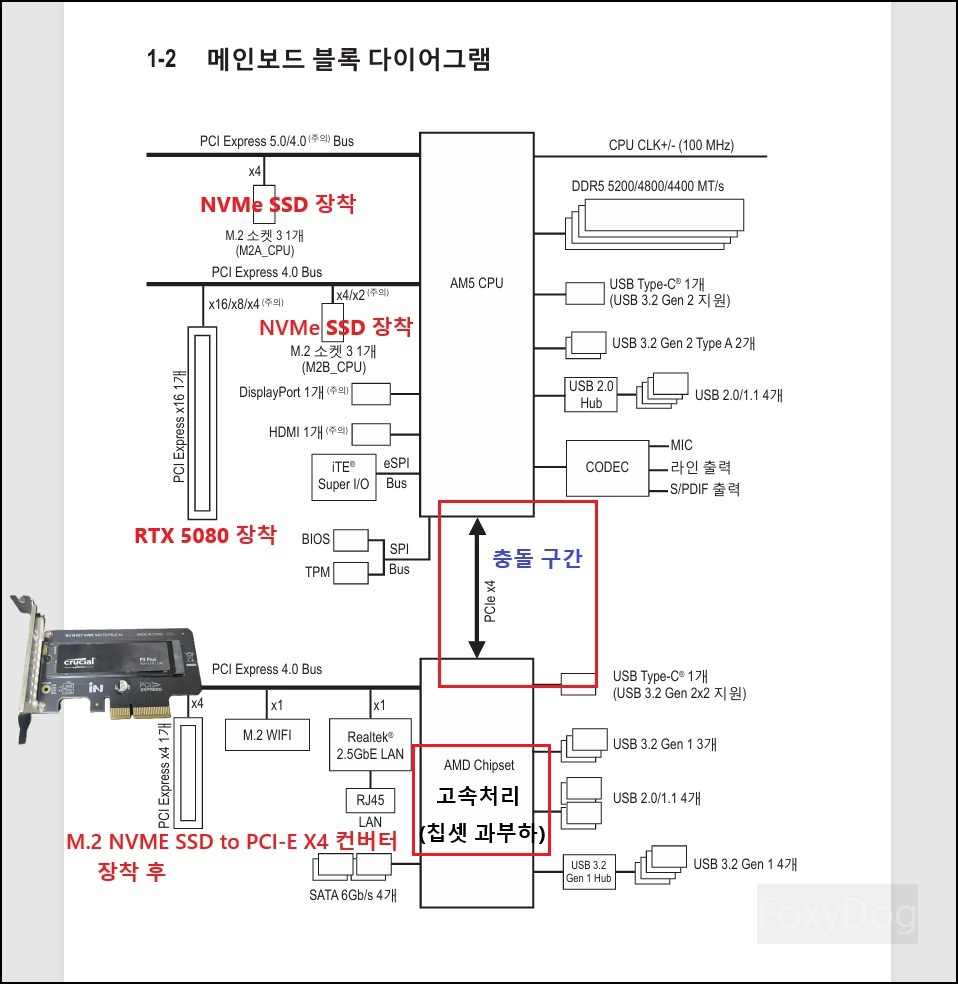

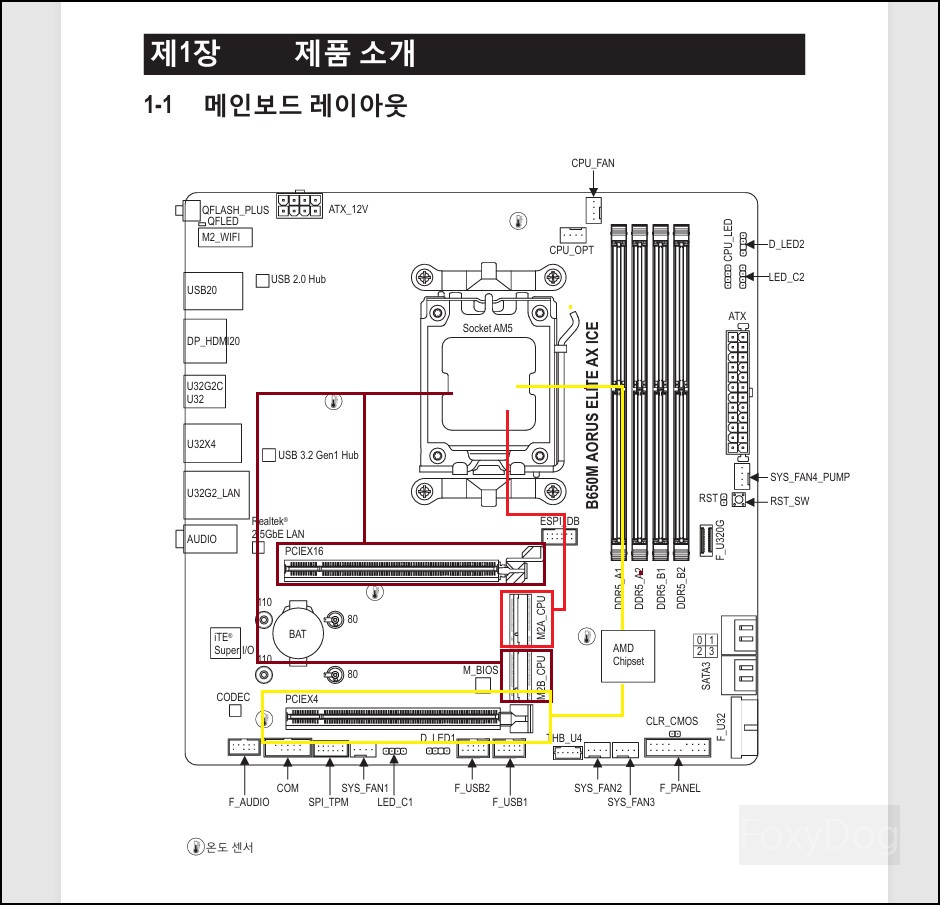

자료를 찾아보니, 이와 같은 증상이 의외로 흔하게 발생하는 문제였고, ChatGPT를 샅샅이 심문(?)한 끝에 그 원인을 어느 정도 파악할 수 있었습니다. 솔직히 글로만 설명된 자료들은 이해가 잘 되지 않았는데, 관련 구조도를 확인해 보니 왜 멈춤(프리징) 현상이 생기는지 대충이라도 알게 될 겁니다. 해당 내용은 기가바이트 공식 홈페이지 매뉴얼을 참고했습니다. 아래 메인보드 레이아웃과 블록 다이어그램(구조도)을 같이 보면 더욱 좋습니다.
매뉴얼을 처음 봤는데 메인보드들이 대체로 전부 이런 구조로 되어 있습니다. 저는 착각을 하고 있었던 게 전부 AM5 CPU 쪽으로 같은 레인을 공유하여 충돌하는 게 아닌가 싶었는데, 하단 PCIe x4 부분은 AMD Chipset, PCIe x4 하나의 통로(단일 링크)를 통해 데이터를 주고받고 있는 환경이었습니다. M.2 소켓(NVMe)과 PCIe x16(RTX 5080) 레인은 AM5 CPU를 직결로 바라보고 있으며 동시에 처리할 수 있는 구조입니다.
여기에 고속 NVMe I/O를 PCIe X4 슬롯에 추가하면서 (ChatGPT 내용 정리)
칩셋 I/O 패브릭 과부하
→ GPU 드라이버가 VRAM/MMIO 요청 처리 지연
→ DirectX 초기화 실패 / 프로그램 멈춤 / GPU 시간초과(TDR)
즉, 레인 공유 문제가 아니라 칩셋 I/O 병목 + DMA 경합 문제입니다. 최근 RTX 5080은 Resizable BAR + VRAM Mapping 트래픽이 매우 큽니다. 여기에 칩셋에서 올라온 NVMe 대용량 I/O가 겹치면 칩셋 DMA Arbiter가 자원을 못 나누고 시스템이 프리징이 발생하는 부분이라고 합니다.
결론 : 이미 PCIe x16 (GPU:RTX 5000번대 이상), NVMe 모든 슬롯을 사용하고 있다면 PCIe x4 쪽에는 비워두는 게 답입니다. 사용할일이 있다고 하더라도 저속 장치(캡처카드/사운드카드 등)으로 사용, 테스트는 해보지 않았지만 정말 어쩔 수 없이 PCIe x4 슬롯에 SSD를 써야 한다면 BIOS에서 해당 슬롯 속도를 Gen3 혹은 Gen1로 낮춰 칩셋 트래픽 피크를 줄이는 것도 하나의 방법이 될 수 있습니다. 다만 성능 손해가 크고, 근본적인 해결책은 아닙니다.
◈ 결론(요약 정리)
① HYTE에서 말한 것처럼 RTX 50 시리즈는 최대 성능을 위해 반드시 PCIe 5.0 전체 대역폭이 필요한 것은 아닙니다.
※ 즉, 모든 구간이 PCIe 4.0 / Lane x8 이상만 확보된다면, 소폭의 차이는 있지만 일반적인 사용에서는 거의 문제가 없습니다. (약 5~10% 정도의 차이로 확인되었습니다.)
② HYTE Y 시리즈 케이스에 기본 제공되는 라이저 케이블(Luxury Riser 4.0)은 실제로 PCIe 5.0까지 지원합니다.
※ 그래서 굳이 Hyper Riser로 교체할 필요는 없습니다. 재미있게도 Luxury Riser 4.0(5.0)이 오히려 약간 더 높은 스코어가 나오기도 했습니다. 두 케이블 모두 PCIe 5.0 / x16으로 동작할 경우, 조금 더 안정적인 클럭 주파수를 유지하는 듯합니다.
③ GIGABYTE RTX 5080 AERO SFF 모델은 일반 5080 대비 스코어가 낮게 나옵니다.
※ 이 제품은 SFF 시스템 전용으로 제작된 모델이라, 기본 전력 제한이 일반 RTX5080보다 낮은 것 같습니다. 전력 제한을 70% → 110% (TDP 360W)까지 끌어올려야 어느 정도 비슷한 수준이 되지만, 그 순간부터 열과 팬 소음이 상당히 커집니다.
④ PS. 이미 PCIe x16 (GPU:RTX 5000번대 이상), NVMe 모든 슬롯을 사용하고 있다면 PCIe x4 슬롯은 비워두는게 좋다. (저는 B보드이지만 X보드를 사용하시는 경우는 M.2 슬롯이 3개 정도 있습니다. 만약 A/B는 슬롯은 CPU 직결이나 C슬롯이 칩셋 쪽으로 연결되어 있다면 C슬롯은 비워두는 게 좋다는 것과 같은 맥락입니다.)
이래서 PC 부품은 예쁘다고 무작정 구매하면 안 되는 이유가 여기에 있습니다…
